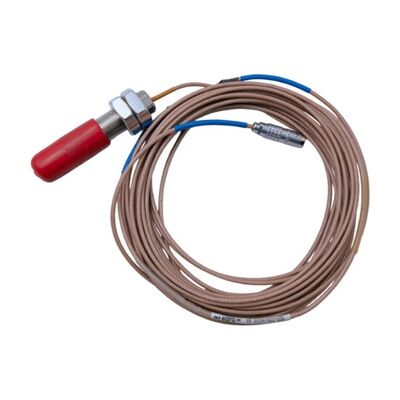

EPRO PR6424/003-030 大口径軸振動・位置監視用渦電流センサー

このEPRO PR6424/003-030は、大型回転機械のシャフト振動、軸方向位置、その他の動きを測定するために設計された非接触渦電流センサーです。蒸気タービン、ガスタービン、コンプレッサー、ポンプ、発電機などの機器の機械監視システムで使用されます。

接触センサーとは異なり、PR6424はプローブ先端と金属シャフト間のギャップを回転面を接触せずに測定します。シャフトが移動するとギャップが変化し、センサーシステムはこの変化を電気信号に変換します。この信号は、互換性のある監視システムで使用して、シャフトの動きを追跡し、機械の状態の変化を検出できます。

PR6424は16mmプローブ先端を使用し、公称感度は4V/mm、線形誤差は±1.5%以下です。静的測定範囲は±2.0mmで、周波数応答はDCから20kHz（-3dB点）までです。これらの機能により、シャフト位置データと動的な振動測定の両方を必要とするアプリケーションに適しています。

保守および交換作業においては、完全なモデル番号が重要です。必要な測定性能を維持するには、プローブを正しい信号コンバーター、ケーブル構成、およびターゲット材料と一致させる必要があります。

16mmプローブ先端は、大型回転機器のシャフト移動の測定用に設計されています。公表されている感度は4V/mm (101.6mV/mil)で、線形誤差は±1.5%以下です。この定義された出力応答は、監視システムが測定されたギャップの変化を変位値に変換するのに役立ちます。

正確な結果を得るためには、プローブを正しいギャップで取り付けて、一致する信号コンバーターと組み合わせて使用する必要があります。ターゲット表面とシャフト材料も、センサーの規定要件を満たす必要があります。

PR6424は、指定された周波数応答がDC～20kHz（-3dB）です。DC応答は低速の位置変化の測定をサポートし、より広い周波数範囲は、完全な測定チェーンの制限内で、より高速なシャフトの動きをシステムが捉えることを可能にします。

これは、1つの監視構成でシャフト位置の変化と動的な振動の両方を監視する必要がある場合に役立ちます。実際のシステムパフォーマンスは、コンバーター、設置、ターゲット、および監視機器に依存します。

1. コミッショニング前に正しいプローブギャップを設定してください。プローブギャップは測定システムの動作点に影響します。メーカーの設置指示および一致するコンバーターの仕様に従ってギャップを設定してください。初期ギャップが規定の線形範囲を提供するとは想定しないでください。設置後、出力を確認し、期待される動作範囲内にあることを確認してください。
2. シャフト材料と表面の状態を確認してください。公表されているPR6424仕様では、標準的なターゲット材料として強磁性鋼を使用しています。ターゲット材料、表面の状態、または形状の違いは、ギャップと出力の関係に影響を与える可能性があります。シャフト材料が指定されたターゲットと異なる場合は、読み取り値に依存する前にシステムが適切であることを確認してください。
3. プローブ、ケーブル、コンバーターを一致させてください。PR6424は、互換性のある信号コンバーターと正しいケーブル構成で使用する必要があります。設置済みのセンサーを交換する場合は、完全な部品番号、ケーブル長、コネクタタイプ、取り付け寸法、およびコンバーターモデルを確認してください。取り付け穴に適合するプローブが、既存の測定システムに対して電気的に一致するとは限りません。

• アジア太平洋: 中国、韓国、日本、インド、東南アジア
• 中東: サウジアラビア、UAE、カタール
• 北米: アメリカ合衆国、カナダ
• ヨーロッパ: ドイツ、イギリス、フランス、ロシア、トルコ
• ラテンアメリカ: ブラジル、アルゼンチン、メキシコ

• 回転機械オンライン保護システム
• 振動・シャフト位置監視
• 蒸気タービンおよびコンプレッサー安全監視
• 大型ファン、発電機、高速ポンプの状態監視
• 石油・ガス施設
• 化学処理プラント
• 発電施設
• 金属加工・石炭化学プラント

典型的なタービン保守作業では、計画検査中に障害が見つかった後、シャフト変位チャンネルでセンサーの交換が必要になる場合があります。保守チームは、交換品を選択する前に、元のモデル、プローブ寸法、取り付けねじ、ケーブル構成、および接続されているコンバーターを確認します。

設置にPR6424/003-030が必要な場合、完全な構成を一致させることで、元の測定チェーンを復元できます。設置後、チームはプローブギャップを確認し、信号を検証してから、監視チャンネルをサービスに戻します。
