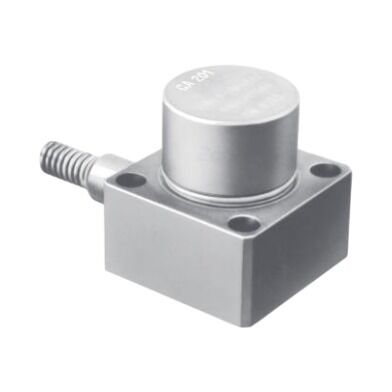

CA201 114-201-000-222 産業振動モニタリング用ピエゾ電気加速計
| 起源の場所 | 私たち |
|---|---|
| ブランド名 | Proximity Sensor |
| 証明 | COO ,COC ,CQ |
| モデル番号 | CA201 114-201-000-222 |
| 文書 | CA201 144-201-000-222 Datas...et.pdf |
| 最小注文数量 | 1 |
| 価格 | $5999 |
| 受渡し時間 | 5-7日 |
| 支払条件 | T/T |
| 供給の能力 | 999 |
商品の詳細
| ブランド | 接近センサー | モデル番号 | CA201 114-201-000-222 |
|---|---|---|---|
| 関数 | 良い | 状態 | 新しい |
| 保証 | 1年 | ||
| ハイライト | CA201 ピエゾ電気加速計,産業振動監視加速計,PLC振動モニタリングセンサー |
||
製品の説明
製品概要
この CA201 114-201-000-222 は、産業機械の振動測定用に設計されたピエゾ加速度計です。機械の動きを電気電荷信号に変換し、適切なチャージアンプと監視システムで処理できます。振動データが保守チームによる機械の状態チェックや運転状況の変化の特定に役立つ機器での連続使用を想定しています。
CA201 は、対称せん断モード検出素子と内部ケース絶縁 を使用しています。この設計により、センサーベースに作用する振動の影響を低減し、測定ポイントでの振動をより正確に反映した出力を得ることができます。公称感度は120 Hz で 100 pC/g ±5% であり、エンジニアがセンサーと信号調整機器を適合させる際の明確な基準となります。
このセンサーは、溶接されたステンレス鋼ハウジングと金属フレキシブルチューブで保護された一体型ケーブルを備えています。これらの機能により、CA201 は、熱、湿気、機械的ストレスにさらされる機器を含む、要求の厳しい産業環境に適しています。正確なバージョンによっては、CA201 ファミリーは異なる温度範囲で利用可能であり、潜在的に爆発性のあるエリアでの使用承認が含まれる場合があります。設置前に必ず正確な注文コードと認証を確認してください。
主な技術パラメータ
明確な信号スケーリングのための 100 pC/g 感度
公称感度である120 Hz で 100 pC/g ±5% は、測定された加速度とセンサーによって生成される電荷の関係を定義します。これにより、エンジニアは適切な信号調整機器を設定し、測定値を一貫して比較することができます。出力は電荷信号であるため、接続されたチャージアンプの入力タイプとケーブル構成も適切である必要があります。
金属ハウジングと保護された一体型ケーブル
溶接されたステンレス鋼ハウジングは、検出素子を湿気や腐食から保護するのに役立ちます。一体型ケーブルは金属フレキシブルチューブで保護されており、通常の産業サービス中の損傷のリスクを低減します。特にセンサーが熱、動き、または繰り返しのメンテナンス作業にさらされる場合は、適切なケーブル配線と確実な取り付けが引き続き重要です。
技術仕様
| モデル番号 | CA201 114-201-000-222 |
|---|---|
| その他のモデル | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
製品画像
エンジニアリング推奨事項
- センサーと信号調整機器を適合させてください。CA201 は電荷出力を生成し、すべての電圧出力加速度計と同じ入力構成を使用しません。接続されたチャージアンプがセンサーの感度とケーブル構成をサポートしていることを確認してください。測定システムの周波数範囲は、接続されたコンディショナーにも依存します。
- 取り付け面と固定方法を確認してください。公開されている CA201 データでは、M6 × 35 の六角穴付きボルト 4 本とスプリングワッシャー、公称ねじトルク15 Nm が指定されています。取り付けジョイントの緩みや表面の不均一性は、振動が検出素子に到達する方法を変更し、測定値に影響を与える可能性があります。取り付けポイントの準備には、製品図面と現場の手順に従ってください。
- 温度とケーブル構成を確認してください。CA201 ファミリーには、バージョンごとに異なる温度制限があります。交換前に、センサーの完全な部品番号、ケーブル長、ケーブル保護、および危険区域での使用承認を確認してください。すべての CA201 バージョンが同じ温度定格または認証を共有していると仮定しないでください。
グローバルアプリケーション
- アジア太平洋: 中国、韓国、日本、インド、東南アジア
- 中東: サウジアラビア、UAE、カタール
- 北米: アメリカ合衆国、カナダ
- ヨーロッパ: ドイツ、イギリス、フランス、ロシア、トルコ
- ラテンアメリカ: ブラジル、アルゼンチン、メキシコ
主な用途
- 回転機械オンライン保護システム
- 振動・軸位置監視
- 蒸気タービンおよびコンプレッサー安全監視
- 大型ファン、発電機、高速ポンプの状態監視
- 石油・ガス施設
- 化学処理プラント
- 発電施設
- 金属加工・石炭化学プラント
プロジェクト事例
典型的なコンプレッサー保守作業では、プラントチームはケーブルまたはハウジングの損傷後に加速度計を交換する必要がある場合があります。交換品を取り付ける前に、チームは元のセンサーの感度、電荷出力要件、取り付け方法、および温度定格を確認します。適切に適合された CA201 を既存の互換性のある信号調整機器に接続することで、監視システム設計を変更せずに振動測定を再開できます。
当社の強み
- 40 か国以上に輸出
- 充実したアフターサービス
- 継続的な供給を保証する安定したサプライチェーン
- COO、COC、CQ 認証サポート
- 迅速な見積もり応答
よくある質問
1. CA201 はどのような種類の出力を提供しますか？
CA201 は電荷出力を提供します。監視システムで信号を使用する前に、適切なチャージアンプまたは互換性のある信号調整デバイスに接続する必要があります。
2. CA201 の公称感度はどのくらいですか？
公開されている CA201 仕様では、120 Hz で 100 pC/g ±5% となっています。この値は、センサーを信号コンディショナーに適合させ、測定スケールを設定する際に使用されます。
3. CA201 はどの周波数範囲を測定できますか？
公開されている仕様では、0.5 Hz から 3000 Hz まで ±5% の応答を示し、3 kHz から 4.5 kHz まで ±10% の応答を示します。システム全体の低域カットオフ周波数は、接続された信号コンディショナーによって異なります。
4. CA201 は +260 ℃ で動作できますか？
選択された CA201 バージョンは、最大+260 ℃までの温度に対応するように指定されています。他のバージョンは、特定の危険区域用途向けのバージョンを含む、より低い制限があります。使用前に必ず正確なバージョンとケーブルの温度定格を確認してください。
5. 既存の CA201 を交換する前に何を確認する必要がありますか？
完全な部品番号、感度、電荷出力の互換性、ケーブル長、取り付け構成、温度範囲、および必要な承認を確認してください。同じ製品ファミリーの 2 つのセンサーでも、ケーブルや環境構成が同じでない場合があるため、これらの詳細は重要です。
