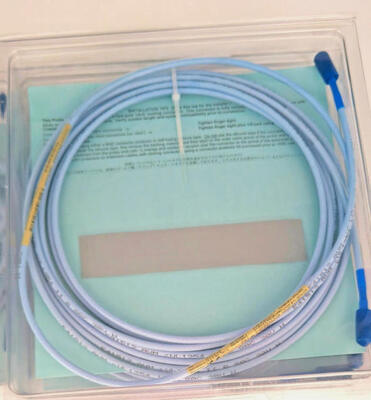

330130-040-00-05 は、3300 XL 近接測定システム用に設計された 4 メートルの標準延長ケーブルです。近接プローブと Proximitor センサーを接続し、回転機械の軸の動きと振動を監視するために必要な測定信号を伝送します。指定された長さは、プローブとセンサーが機械の異なる位置に取り付けられている設置に対応するのに役立ちます。保守チームにとって、損傷した接続を交換したり、監視チャネルを復旧したり、既存のシステムを意図したとおりに動作させたりする際には、正しいケーブルを使用することが重要です。

1. 柔軟な設置のための 4 メートルケーブル

4 メートルの長さにより、プローブとセンサー間の配線に十分なスペースが確保され、即席のケーブル延長が不要になります。これは、監視対象の機器の設置スペースが限られている場合や、センサーが測定ポイントから離れた場所に設置されている場合に役立ちます。適切な配線は、ケーブルとそのコネクタへの不必要な張力を回避するのに役立ちます。

2. 一貫した信号伝送のために設計

このケーブルは、プローブとセンサー間の測定パスの一部です。軸の動きと振動を正確に測定するには、その電気的特性が接続されたシステムの要件と一致している必要があります。不適切なケーブルに交換すると、測定信号に影響を与え、信頼性の低い監視結果につながる可能性があります。

3. 複数の承認オプション

接尾辞 -05 は、利用可能な製品リストで CSA、ATEX、および IECEx の承認に関連付けられたバージョンを示します。これは、特定の機器承認要件を持つ設置用のコンポーネントを選択する際に重要になる場合があります。設置前に、必ず適用される証明書とプロジェクトの要件を確認してください。

• ケーブルを交換する前に、設置されているプローブ、延長ケーブル、および Proximitor センサーが互換性のあるシステムを形成していることを確認してください。ケーブルの長さはそのチェックの一部です。接続されているコンポーネントとその電気的要件も一致している必要があります。

• 設置中は、両方のコネクタに損傷、汚染、または緩みがないか点検してください。ケーブルは、避けられる機械的ストレスや電気的干渉源から離して配線してください。システムドキュメントで許可されている変更であることを確認せずに、ケーブルを切断、接続、または交換しないでください。

• 交換後、監視チャネルの読み取り値を機器の通常の動作値と比較してください。読み取り値が不安定なままの場合は、ケーブルが唯一の原因であると仮定するのではなく、測定パス全体を点検してください。

• 回転機械オンライン保護システム
• 振動と軸位置の監視
• 蒸気タービンおよびコンプレッサーの安全監視
• 大型ファン、発電機、高速ポンプの状態監視
• 石油・ガス施設
• 化学処理プラント
• 発電施設
• 金属加工・石炭化学プラント

大規模な産業施設で、定常運転中に高速コンプレッサーの軸振動値が不安定になる事象が発生しました。保守エンジニアが近接測定システムを点検したところ、延長ケーブルの交換が必要であることが判明しました。チームは、設置されているプローブおよび Proximitor センサーとの互換性を確認した後、Bently 330130-040-00-05 4 メートル延長ケーブルを選択しました。交換およびシステムチェックの後、監視チャネルは継続的な振動および軸変位追跡のために復旧されました。信頼性の高い測定データは、保守チームが機器の状態を評価し、次の定期的なシャットダウン前にフォローアップ検査を計画するのに役立ち、予期せぬ機器のダウンタイムのリスクを軽減しました。
