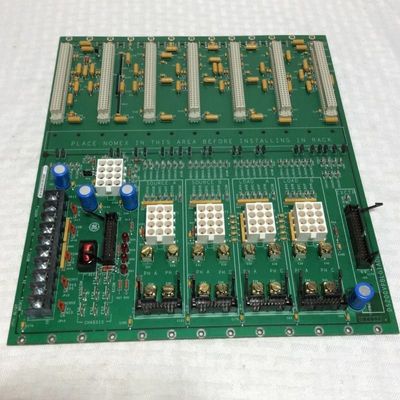

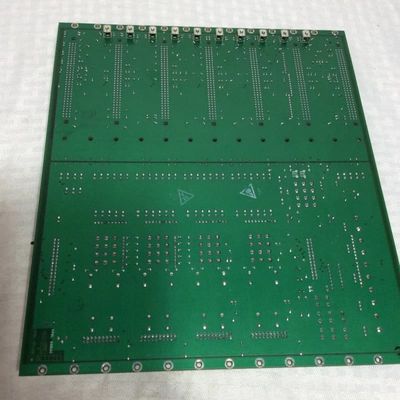

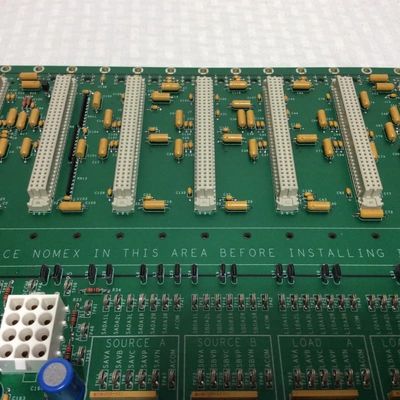

GE DS200VPBLG1ADD VMEバックプレーンボード LCIシリーズ用 長さ330mm 幅100mm 高さ200mm

GE DS200VPBLG1ADD VME バックプラネットボード

製品説明:

ゲノムDS200VPBLG1ADD特殊なVMEバックプレイスボードで,専用でロードコンムチュートインバーター (LCI) シリーズ向けに設計されています.LCI機器のカードケージのJ2とJ3セクションのコア接続ハブとして機能する主な役割はシームレスな信号伝送,安定した電源配送,および重要なLCIコンポーネントのモジュール統合を可能にすることです.モータードライブやネットワークに接続されたインバーターなどの産業用アプリケーションにおけるLCIシステムの信頼性と効率性を維持するために不可欠である.

特徴は,アナログとデジタルパワー平面を物理的に分離する多層構造です.この 設計 は 敏感 な アナログ 信号 と 高速 デジタル 信号 の 間 の 電磁 干渉 (EMI) を 最小 に する,信号の整合性を保ち,一貫した電源供給を保証する.正確なLCI制御のために重要な.バックプレンの各スロットにはバイパスコンデンサと電源配送コンポーネントが装備されています.電圧をさらに安定させ,電力の変動による性能障害を防ぐ.

J2セクションは,LCIキーボードに合わせた構造化されたスロットレイアウトで,スロットJ1にデジタル信号プロセッサ制御ボード (DSPC) とスロットJ3にI/O拡張ボードが配置されています.スロット J5/J7/J9 のゲート分布とステータスボード (FCGD),スロットJ11にエキサイターボードと拡張用の2つのスペアスロット (J12/J13).J1を除くすべてのスロットには,簡単に識別するためにP2コネクタにハードワイヤ付きスロットIDがあります.信号反射を避けるため,デジタルバス信号はスロット端で終了します..

J3セクションは,外部接続の管理によってスペースの制約に対処します.それは電流モニタリングのために電流変圧器 (CT) とそれらの負荷抵抗を統合します.FCGDの電圧フィードバックのために電圧スケーリングフィードバックボードへのリンクを可能にします.システム安全性を向上させ,EMIを削減する柔軟な接地のためのステブコネクタを提供します.

LCI専用プロトコルとコンポーネントの形状要素に最適化された DS200VPBLG1ADDは,LCIハードウェアとのシームレスな互換性を保証します.統合問題を取り除き,一貫したシステム提供能力をサポートする要求の高い産業環境での信頼性の高い性能
