GE DS200UCIAG1ACC UC2000 マザーボード 100mm 幅 2kg 重量 ドライブ制御システムの1年間の保証

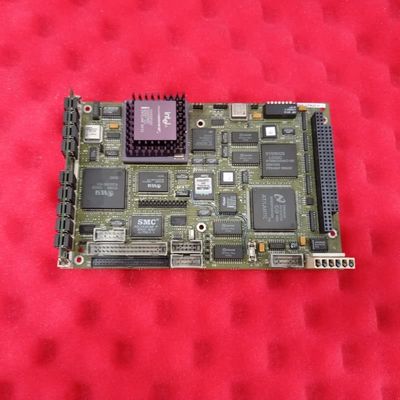

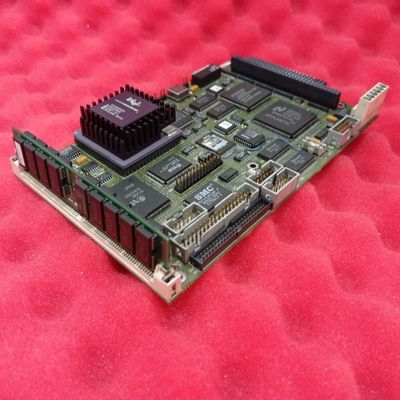

GE DS200UCIAG1ACC UC2000 マザーボード

製品説明:

ゲノムDS200UCIAG1ACCGEのドライブコントロールシステムにとって重要なUC2000マザーボードであり,システムRコアに専用位置しています.UC2000ラインアップの主な印刷ワイヤリングボードとして,主要なサブコンポーネントを統合するための中央ハブとして機能しますUCPB CPU の子板,PANA ARCNET ノンLAN ドライバボード,最大2つの GENI ボード,およびPDAD ハードディスクをマウントするためのコネクタを提供します.それは,TCSAボードから燃料スキード圧力信号を翻訳するために,内蔵196マイクロプロセッサを使用処理された信号をUCPBボードに送信し,システムで使用する制御シーケンスソフトウェアでセンサーデータを操作論理にリンクします.

主要な特徴:
中央構成要素統合:UC2000システムのモジュール式組み立てを可能にします. UCPB CPU (システムの処理コア) のコネクタ,ネットワーク通信のためのARCNETドライバ,拡張I/O用のGENIボードこの集中式マウントは,断片的な配線をなくし,システムアーキテクチャを簡素化し,保守を簡素化します.

内蔵信号処理:統合された196マイクロプロセッサは,TCSAボードから燃料スキード圧力信号を翻訳することに専念しています.このオンボード処理は,UCPBボードのために信号が正しくフォーマットされることを保証します.制御シーケンス実行の遅延を軽減し,燃料関連タービン/駆動操作の精度を向上させる.

最低限,目的によるハードウェア:機能と診断のための必須ハードウェアのみを含みます: プロセス仕様ごとに使用される 1 つの工場試験のみジャンパー (JP1), 2 つの診断試験点 (TP1, TP2)LED (DNI) の状態は,プロセスソフトウェアによって定義されます.ファンコネクタ (P14) も搭載し,オプションのUCPBボードファンに5Vの電力を供給し,CPU娘板の熱管理をサポートする.

構造化された交換手続き:安全性と精度は,その交換に優先されます:ユーザーは,ユニットをオフに,上部中部の親指螺旋でドアを開け,microGENIの娘板/コネクタを最初に切り離します.新しいボードのスイッチとポットが 古いボードの設定と一致しなければならない座席の安全のために6つのプラスチックストーフと並べ替えられ,損傷リスクを最小限に抑え,交換後の機能性を確保します.

R コア特有の設計:この専用設計は,一般的なマザーボードに共通する互換性問題を回避する.トルビンや重量駆動などの産業用アプリケーションにおけるドライブ制御システムの信頼性を強化する.
