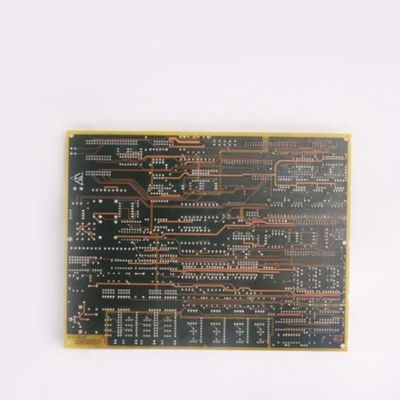

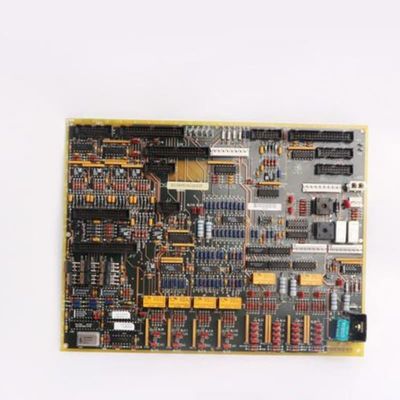

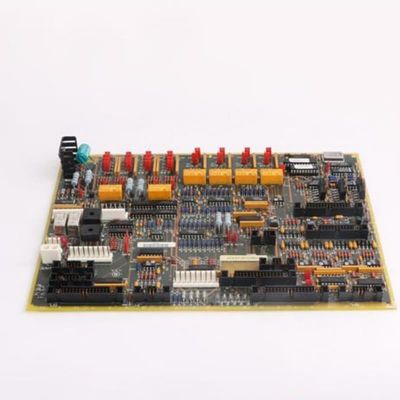

GE DS200TCQCG1BJF アナログIO拡張板 高さ200mm 幅100mm 体重2kg トルビン制御用

GEDS200TCQCG1BJFGEのSpeedtronic制御システム内のMark V LMシリーズに不可欠なアナログIOエキスパンダーボード（TCQC）です。I/Oコア端子ボードからの追加のアナログ信号を処理する能力を強化し、タービン運転のための重要なデータのスケーリング、調整、および分配を処理します。主な機能には、LVDT/LVDRへの励起の提供、IONET接続の終端、メガワットトランスデューサ信号の処理（19PLコネクタ経由でSTCAボードに送信する前にスケーリング）が含まれます。また、パルスレート入力を調整し、JEコネクタを介してSTCAボードと発電機/ライン信号を交換し、シームレスなタービン制御に不可欠です。

主な特徴:
包括的な信号処理と分配
このボードは、多様なアナログ信号の管理に優れており、メガワットトランスデューサ入力、パルスレート信号、および発電機/ラインデータをスケーリングおよび調整します。処理された信号を重要なコンポーネントにルーティングし、シャフト速度/流量データをJE経由でTCQAボードに、メガワット信号を19PL経由でSTCAボードに送信します。さらに、LVDT/LVDRへの励起を提供し、タービン作動に不可欠な正確な位置センシングを保証します。

サーボバルブ制御回路
専用の回路がサーボバルブの調整を管理し、ジャンパーはTCQAボードからの電流をバルブの位置にスケーリングし、ハードウェアを介して参照フィードバックと電流範囲が設定されます。このボードは、バルブに正の電流を印加するサーボクランプリレーと、バルブをバイアス位置にドリフトさせるために信号を接地する自殺リレーを統合しています。自殺リレーは、CSPからの信号を介してTCQAボードを経由して作動し、故障状態での安全で制御されたバルブ操作を保証します。

IONET統合とシステム互換性
オプションの21>がインストールされている場合、特定のコアのIONET終端をホストし、Speedtronicシステム内の通信を強化します。その標準化されたコネクタは、STCAおよびTCQAボードとのシームレスな相互作用を保証し、制御アーキテクチャ全体で信号の整合性を維持します。この統合は、センサーからアクチュエーターまで、タービンサブシステムを同期させるために不可欠です。

タービン固有のニーズに合わせて調整
高圧シャフト速度、液体燃料流量、およびサーボバルブ制御（ガス/蒸気タービンの性能に不可欠なパラメータ）に焦点を当てることで、このボードは業界固有の要求に対応します。これらの信号を正確に調整およびルーティングする能力は、効率的なタービン運転をサポートし、応答遅延を削減し、発電および産業環境における全体的なシステムの信頼性を向上させます。
