GE DS200TCQBG1BCA RST Mark Vシリーズ向け拡張アナログI/Oボード 柔軟なセンサー互換性 核心特有の展開と精密なEPROM設置

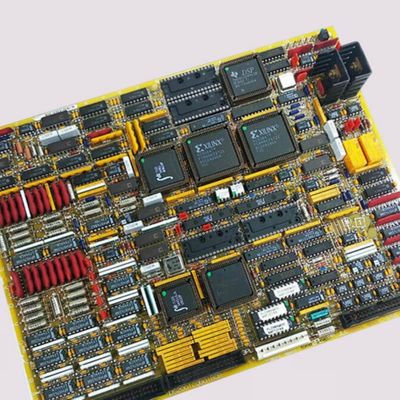

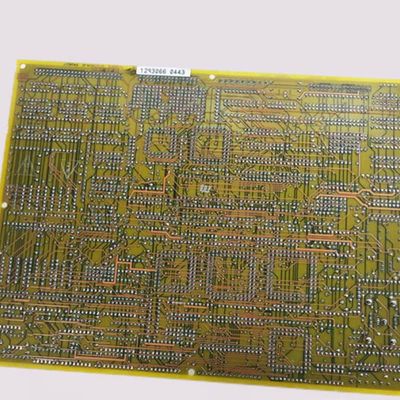

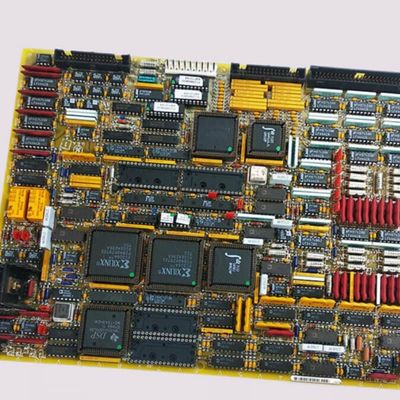

GEDS200TCQBG1BCAGE DS200TCQBG1BCA は、Mark V シリーズのガスタービン制御システム向けに調整された RST 拡張アナログ I/O ボードで、拡張 I/O 機能のためのオプションの多機能カードとして機能します。R、S、T コアにインストールされます。単純アプリケーションでは、R コアに 1 枚のカードのみが必要です。主に蒸気単純セットアップと、近接センサを必要とする一部の TMR システムで使用され、ハードウェアジャンパーとソフトウェア設定を介して近接トランスデューサと加速度計を切り替えることで、柔軟なセンサー統合をサポートします。その中核的な機能には、近接センサ入力、LVDT/LVDR 入力、2 つのレギュレータミリアンペア出力、LM 振動入力の管理が含まれており、Mark V システムの監視および制御範囲を拡張するための重要なコンポーネントとなっています。

主な特徴:

柔軟なセンサー互換性とコア固有の展開
このボードは適応性を持つように設計されています。近接トランスデューサと加速度計の両方に対応し、接続されたセンサーに基づいてジャンパーが正しいモードを設定します。R/S/T コアに適合しますが、単一の R コアカードで単純セットアップを簡素化します。このボードと組み合わせた Mark V システムは、加速度計振動センサーを励起し、そのフィードバック信号をスケーリングできます。これにより、タービンの健全性にとって重要な振動監視機能が拡張されます。

正確な EPROM のインストールと機能の一貫性
EPROM をインストールするには、モジュールをソケットに合わせ、しっかりと押して物理的な接続を確実にする必要があります。重要なベストプラクティスは、古い EPROM のファームウェアとプログラミングを保持し、交換ボードがオリジナルと同一に動作するようにすることです。これにより、タービン制御ロジックを中断する可能性のあるミスマッチを回避できます。この一貫性は、交換後のシステムの信頼性を維持するための鍵となります。

タービン制御のための拡張 I/O 機能

センサー管理に加えて、専門的な I/O 機能を提供します。2 つのレギュレータミリアンペア出力により、下流デバイスを正確に制御し、LVDT/LVDR 入力により、線形位置を監視し、近接センサ/LM 振動入力により、回転/構造的な健全性を追跡します。これらの機能により、Mark V システムが重要なタービンデータを収集および処理する能力が拡張され、よりきめ細かい制御と予測保全がサポートされます。

定義された物理的寸法と軽量設計

寸法は 13.50 x 9.00 x 2.00 で、重量は 1.80 ポンドで、コンパクトで軽量なフォームファクタを備えています。この設計は、Mark V コアのスペース制約にシームレスに適合し、他のコンポーネントとの干渉を回避し、インストールと交換中の取り扱いを容易にします。
