GE Mark V タービン制御システム ドライブ制御カード、統合デュアルモジュール設計、重量2kg、1年保証

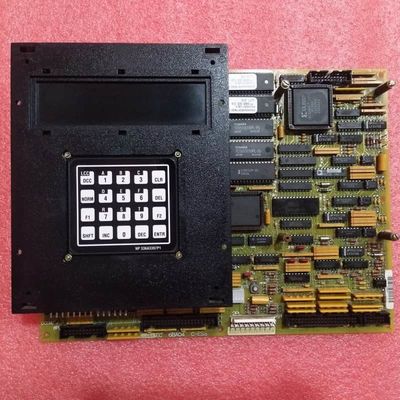

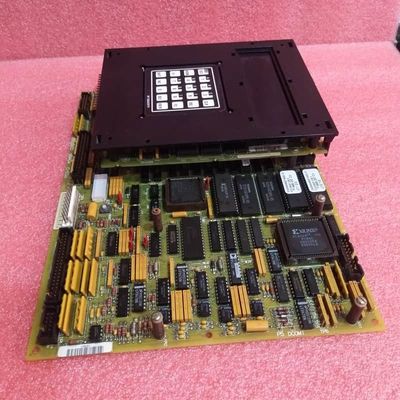

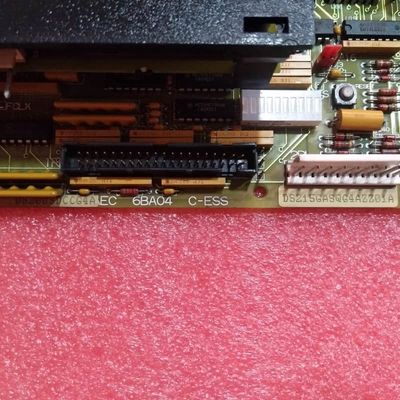

GE Mark V DS215GASQG4AZZ01A ((DS200SDCCG4AFD+DS200SLCCG3ACC) タービン制御システム

製品説明:

GEマークVDS215GASQG4AZZ01Aドライブ コントロール カードですDS200SDCCG4AFD(主駆動制御モジュール) とDS200SLCCG3ACC(LAN通信補助カード) は,GEの Mark V タービン制御システムに合わせたものです.統合されたユニットとして,ドライブ制御,信号処理,LAN通信機能を集中させ,ガスのシームレスな動作を保証するマークVのSpeedtronic制御技術を活用する

についてDS200SDCCG4AFDベースモジュールには3つの特殊マイクロプロセッサが搭載されています.

ドライブ制御プロセッサ (DCP): 解読,直接メモリアクセス (DMA) およびシステムレベルの入力/出力 (I/O) を管理する.
モーター制御プロセッサ (MCP): 段階制御などのDC/ACモーター制御機能を処理する.
コモータープロセッサ (CMP): MCPの容量を超えた数学的作業を処理する.

また,複数のプロセッサが同時にアクセスするための共有RAMも含まれています.フロントパネルのLEDが10個あり,機能のリアルタイムモニタリングと故障検出 (二進法でコードされた小数点/BCDまたは故障の重度に基づいて二進法で故障コードを表示)DS200SLCCG3ACC補助カードはLAN通信機能を追加する.ユニットがローカルエリアネットワークと統合され,他のシステムコンポーネントとの接続性とデータ交換を拡大できるようにする.

主要な特徴:
統合型2つのモジュール設計:DS200SDCCG4AFD (ドライブ制御コア) とDS200SLCCG3ACC (LAN通信) を組み合わせ,別々のモジュール設置の必要性をなくし,システム配線を簡素化します.

トリプルプロセッサ効率:DCP,MCP,CMPは協力して作業しますトルビンの高い動的動作要件を満たす,駆動制御の正確性と応答性を確保するために,それぞれ lex 計算をします.

LAN接続性:DS200SLCCG3ACCはシームレスなLAN統合を可能にし,ドライブ制御カードと他のネットワーク接続デバイス間のデータ転送をサポートし,集中的な監視と制御を可能にします.

直感的なエラー診断:10 LEDはシステム状態に関する明確な視覚的なフィードバックを提供し,故障コード (BCDまたはバイナリー) は問題を迅速に特定し,故障解決時間を短縮します.

設定可能&拡張可能:工場製のJP/WJジャンパーは,出荷可能な互換性を保証し,DS200SDCCG4AFDのスタンドオフは,将来の機能拡張のために追加のオプションカード (例えば,信号プロセッサ) をサポートする.

安全な設置と交換:メンテナンス中に電源を切断する必要があります. 障害のあるユニットからのEPROMモジュールは,交換ボードに再利用できます.そしてナイロン洗面機は,スクリューの損傷を防止し,安全で長持ちする組み立てを保証します..
