GE DS200TCEAG1B 緊急オーバースピードボード、Mark V タービン制御用の重要なタービン安全監視と特殊な故障検出回路を搭載

GE DS200TCEAG1B 緊急超速ボード

商品の詳細:

ゲノムDS200TCEAG1BTFGEのMark Vタービン制御システム (風力,蒸気,ガスタービン駆動を制御するために使用されるSpeedtronic技術統合プラットフォーム) 向けに設計された特殊な緊急超速ボードである.オリジナルDS200TCEAG1マザーボードの改訂版として (単一のB級機能修正を含む),その主な役割は,超速状態や炎検出障害などの重大な障害を Mark V ドライブに監視することです.これらのリスクが検出されたときにドライブ停止を誘発します.タービン運用と設備の整合性を保護する.

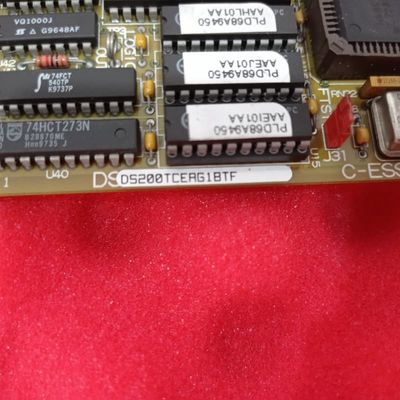

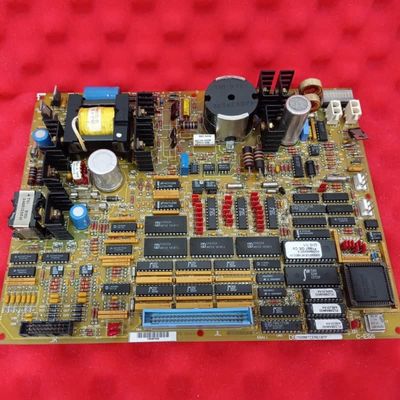

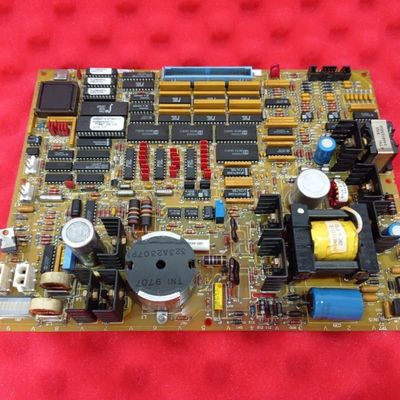

ハードウェア的にはマイクロプロセッサと 複数のPROMモジュールで 固件を保存する 3つのファイューズで オーバーストレート保護 30個のジャンパーで他の駆動ボードとの安全な相互接続のために男性棒のコネクタのペアまた,特化した統合回路も含んでいます:TCEA炎検出回路,タービン超速回路,自動同期回路.すべて故障モニタリング機能をサポートしています.主要なコネクターはJ7 (PDコア・パワー・ディストリビューション), JK (TCEBボード信号),JL (TCTGボードトラップ信号),JW (TCEB炎検出信号),およびJX1/JX2 (ダイジーチェーンIONET).厚いPCB保護コーティングがハードウェアを保護する.ソフトウェアの構成は Mark V Series 標準の I/O コンフィギュレーション エディタに依存している.

主要な特徴:

重要なタービン安全監視:超速と炎の検出の状況の検出に専念し,設備の損傷や安全上の危険を防ぐために適切なタイミングで駆動停止を開始します.防衛の第一線として機能しますリスクが高額な失敗に発展する前に対処されることを保証します.

特殊故障検出回路:TCEA 炎検出,タービン超速,自動同期回路を統合し,それぞれが特定の高リスクパラメータを監視し,迅速な故障応答を保証するために設計されています.これらの回路は,複数の安全性の重要なシナリオをカバーするために並行して動作します.

 安全なバイエネットコネクタ設計男性の棒のコネクターは,他の駆動ボードとの安定した相互接続を可能にします.取り外すガイドライン (ボードを安定に保持) は,保守中に物理的な損傷を防ぐことができます.このデザインは,安全な保守の容易さとの強い接続をバランスします.

設定可能なハードウェアと保護された部品:30個のジャンパーはタービン特有のニーズに合わせてカスタマイズできます. 3つのファュージは過電源を防ぎ,厚いPCBコーティングはハードウェアを環境のストレスや磨きから保護します.これらの機能は,適応性を高め,ボードの寿命を延長します..

標的コネクタインターフェイス:複数の専用コネクタ (J7,JK,JL,JW,JX1/JX2) が重要なMark Vコンポーネント (PD Core,TCEB,TCTGボード,IONET) に接続され,信頼できる電源,信号,調整された故障応答のためのトリップコマンド転送これは,シームレスな安全システム連携を保証します.
