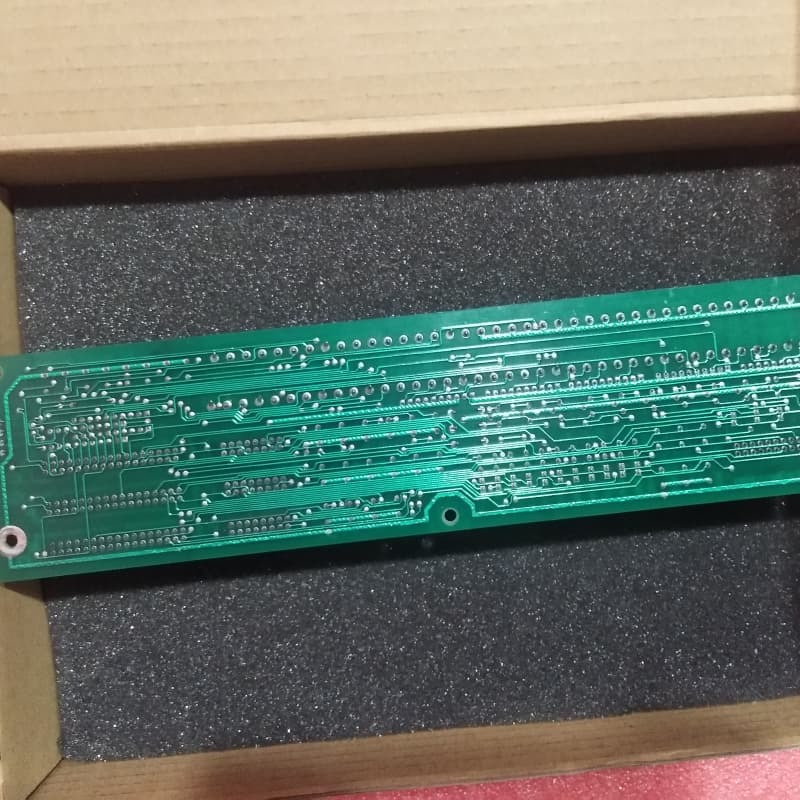

GE DS200TBQBG1ACB 入力終了モジュール 330mm x 200mm

GE DS200TBQBG1ACB 入力終端モジュール

製品詳細:

GEDS200TBQBG1ACB は、GEのMark Vタービン制御システム専用に設計された入力/アナログ終端モジュールです。これは、風力、蒸気、ガスタービンの自動ドライブを管理するために使用される需要の高いレガシーシリーズであり、特許取得済みのSpeedtronic制御技術を統合した最後のGE Markラインの1つです。

その中核的な機能は、集中信号管理を中心に展開されています。電気的パラメータ監視用の電圧信号、機械的完全性チェック用の振動信号、イベント周波数追跡用のパルスレート信号、安全事前警告用のコンプレッサストール検出信号など、重要な入力を受信および送信します。Mark VのTCQAおよびTCQCボードとシームレスに統合されます。R2コアでは、クロスコアデータ調整のためにR1コアのTCQA/TCQCボードに接続します。R3コアでは、ローカル信号処理のためにローカルTCQA/TCQCボードに接続します。

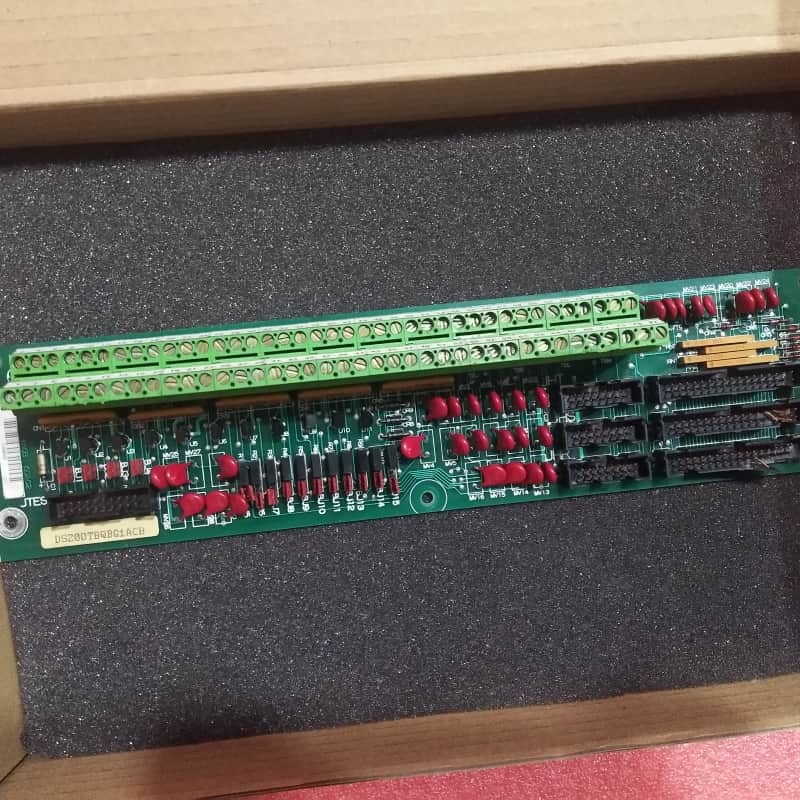

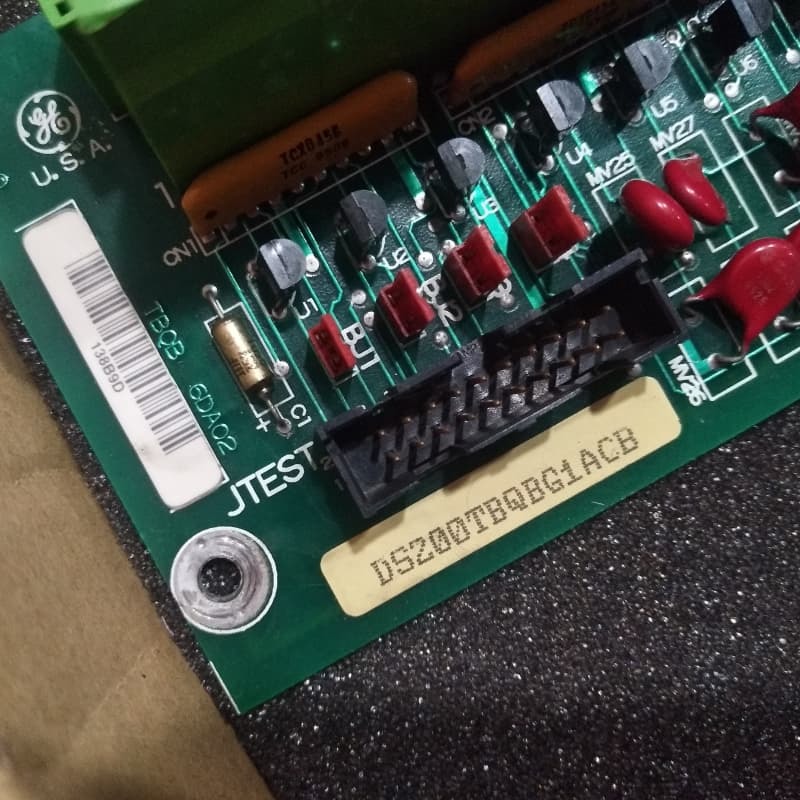

ハードウェア的には、このモジュールは、銅線信号接続用の各77端子の2つの端子ブロックと、15個のBerg型ジャンパー、およびさまざまなコネクタを備えています。ジャンパーは専門的な役割を果たします。BJ1-BJ4は圧力トランスデューサ信号をファンアウトし、BJ5-BJ7は圧力トランスデューサ用の負荷抵抗を設置し、BJ8-BJ15はアナログ入力を構成します。交換の場合、端子識別によりワイヤの再接続が簡素化されます。ユーザーは、端子IDでワイヤにラベルを付け、古いボードから取り外し、ネジを介して新しいボードの対応する端子に裸の銅線を固定します。

主な特徴:
デュアルコアポジショニングとクロスコア統合: R2/R3コアに配置され、TCQA/TCQCボードへの調整された接続を備えています。R2の場合はクロスコア、R3の場合はローカルであり、調整されたクロスシステム監視とローカル信号処理の両方を可能にします。

タービンの安全性と性能のためのマルチシグナル処理: タービンの健全性を監視し、機械的故障を防止し、運用上の安全性を確保するために、さまざまな重要な入力を管理します。

専門的なジャンパー構成: 圧力トランスデューサ信号ファンアウト、負荷抵抗器の設置、アナログ入力設定に特化した15個のBerg型ジャンパーは、タービン固有のセンシングニーズに合わせてカスタマイズできます。

高密度、ラベル付き端子ブロック: 数値端子IDを備えた2つの77端子ブロックは、設置/交換中のワイヤ追跡を簡素化し、再接続エラーを削減します。

スケーラブルなコネクタ設計: 予約済みのJGS/T/JHS/Tコネクタは、将来のシステム拡張に柔軟性を提供し、ボード全体を交換することなく、進化するタービン制御要件に適応します。
