GE DS200TBCBG1AAA 4-20mA RTD入力モジュール 330mm x 200mm

GE DS200TBCBG1AAA 4-20 mA RTD 入力終了モジュール

商品の詳細:

ゲノムDS200TBCBG1AAAGE Mark V シリーズ向けに設計された 4-20 mA RTD 入力終了モジュールで,工業タービンおよび自動化セットアップで使用される GE スピードトロニック制御システムの重要な部品である.特殊な終止装置として,抵抗相関による温度測定装置とインタフェースを組み 4~20 mA の電流ループ信号 (センサーデータ伝送の業界標準) を管理するマークVコアの位置7に位置し,RTDと4-20mA入力信号の着陸点として機能し,その後コアのTCCBに送信されます.特に,単一の21VDC刺激電源入力を受け入れる Mark Vシステム内の3つの端板の1つです4~20mAの入力信号のうち8つがハードウェアで0~1mAにジャンプできますまた,ジャンパーは,入力が電圧または電流信号として機能するかどうかを決定します..

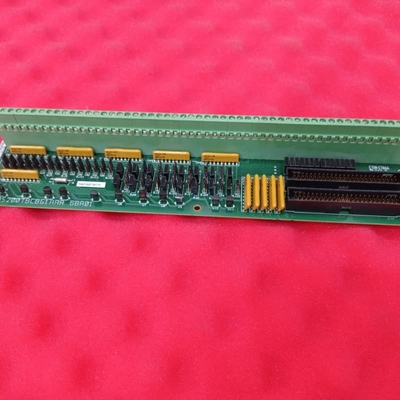

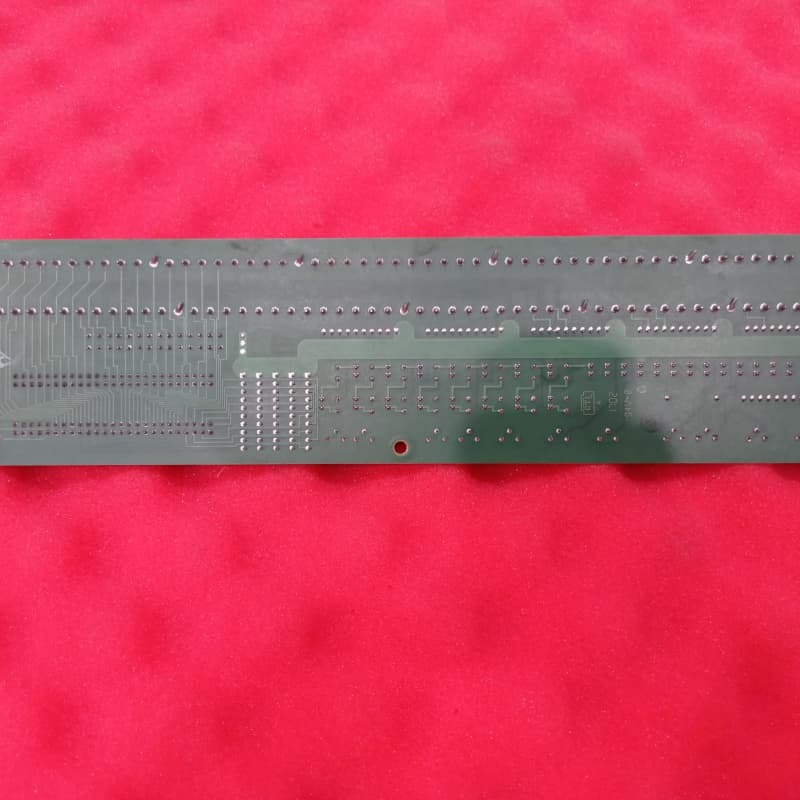

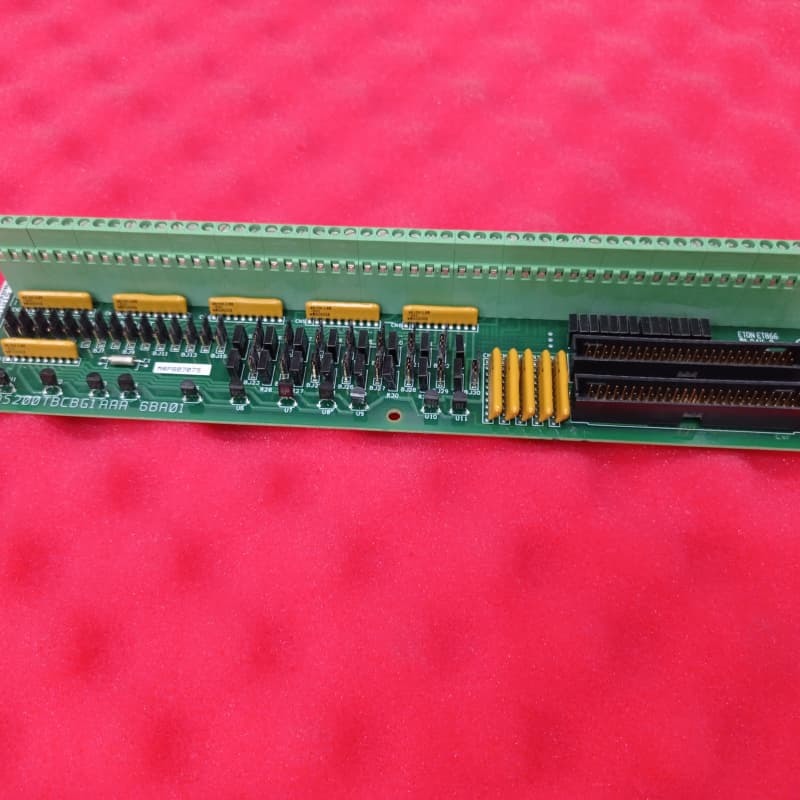

物理的には,モジュールは長くて狭いアナログカードで,片端に長い端末ブロック,垂直ピンコネクタ,ジャンパースイッチ,レジスタネットワーク配列を備えています.その電圧抑制と制限は,マークVシリーズの標準化された部品に依存します,コンデンサータ,レジスタ,ダイオード,および専門統合回路を含む.そのハードウェアと仕様に関する重要な詳細は,その製品番号にもコードされています:DS200は正常な Mark V 組み立てと国内 U を確認します.S.製造;TBCBは終端モジュールの役割の機能的な略語である.G1は標準PCB保護コーティングでマークVグループ1に位置する.そして,後尾の"AAA"は2つのA級機能修正と1つのA級アートワーク修正を表します..

主要な特徴:
温度と産業センサーの二重信号サポート:RTDの温度信号と4~20mAの電流ループ信号の両方を処理する専門家で,正確な温度モニタリングと標準的なセンサーデータ伝送のための主要な産業ニーズを満たしています.

ジャンプ機によるシグナル設定が柔軟です2つの重要なカスタマイゼーションを可能にします. 1) 8つの4-20mA入力が低電流センサー要件に適合するために0-1mAにジャンパーで切り替えることができます. 2) ジャンパーは電圧と電流モードの間の入力を切り替えます.異なるセンサーとシステムインターフェースに適応.

マークVコア統合:マークVコア7の位置に位置していますTCCBボードへの信号伝送のための専用JHH/JIIコネクタで,スピードトロニック制御システムへのシグナルチェーンへのシームレスな統合を保証し,互換性のギャップを回避する.

単離刺激力互換性:One of three Mark V terminal boards that accept isolated 21V DC excitation power inputs—protecting sensitive RTD and current signals from electrical interference and ensuring stable performance in high-noise industrial environments.

標準電圧保護:Mark Vシリーズ標準化されたコンポーネントをベースに,電圧抑制と制限をシリーズに準拠し,堅牢な設計原則を適用し,コンポーネントの故障リスクを減らす.

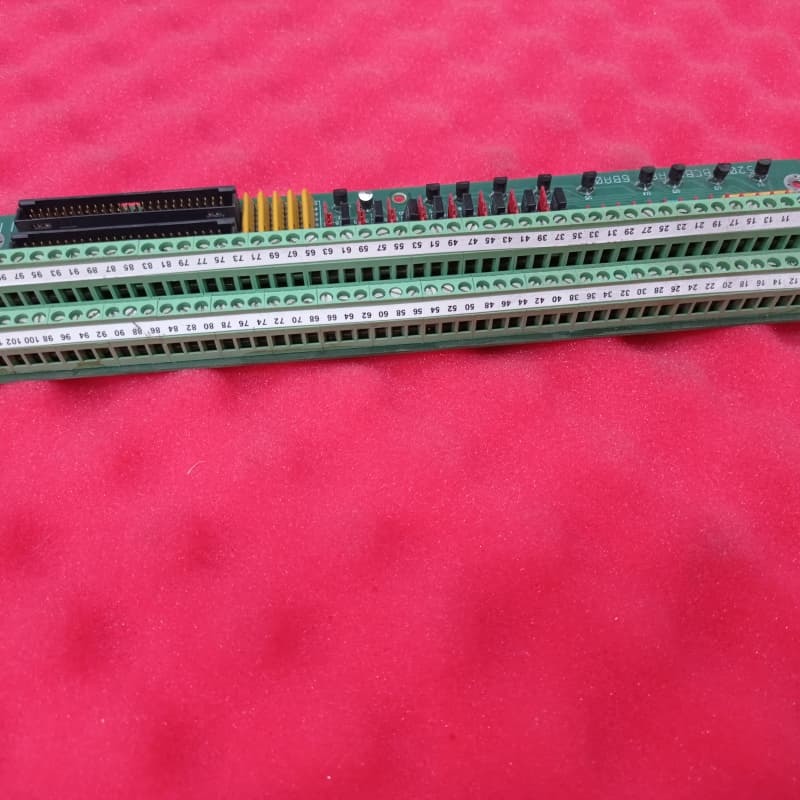

ハードウェアのメンテナンスのための明確なラベル:長い端末ブロック,別々の垂直ピンコネクタ,およびラベル付きジャンパースイッチを備えています. Mark V システムに精通している技術者のための配線,トラブルシューティング,交換を簡素化します.
