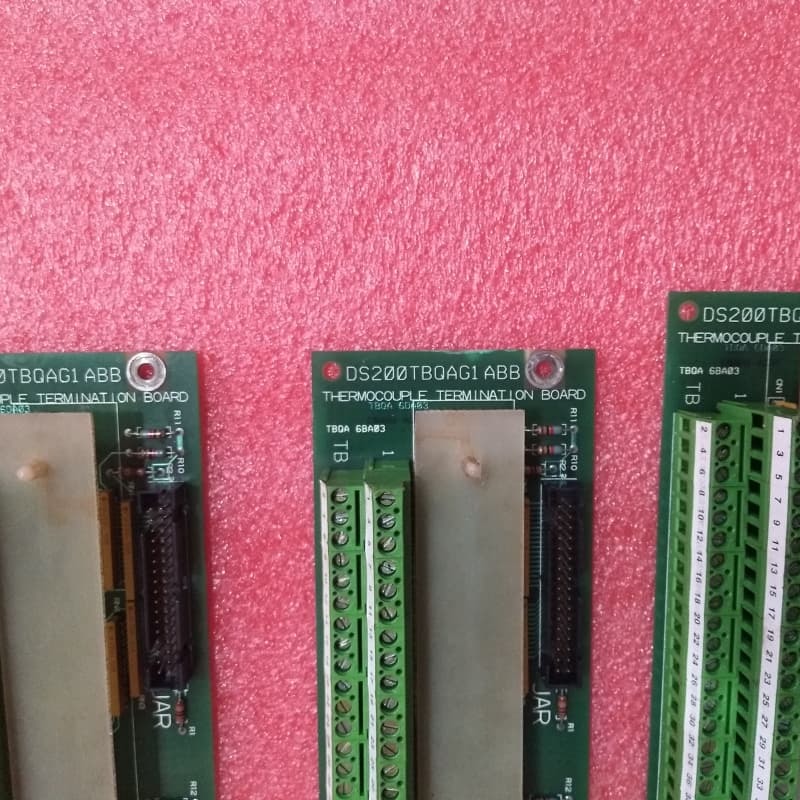

GE DS200TBQAG1ABB RSTターミナルボードマークV 330mm x 200mm

GE DS200TBQAG1ABB RSTターミナルボードマーク V タービン制御

商品の詳細:

ゲノムDS200TBQAG1ABB熱対終結モジュールは,独占的にGEのMark Vタービン制御システムに設計されたもので,風力,蒸気,ガスタービン自動駆動装置の制御用に設計されている.ブランドの特許されたスピードトロニック制御技術を統合する最終的なGE Mark製品ラインの1つですオリジナルDS200TBQAG1親モジュールの改訂版で,シグナル信頼性,コンポーネント耐久性,システム互換性を向上させ,タービンの制御装置における熱対信号管理の重要なハブとして機能する.

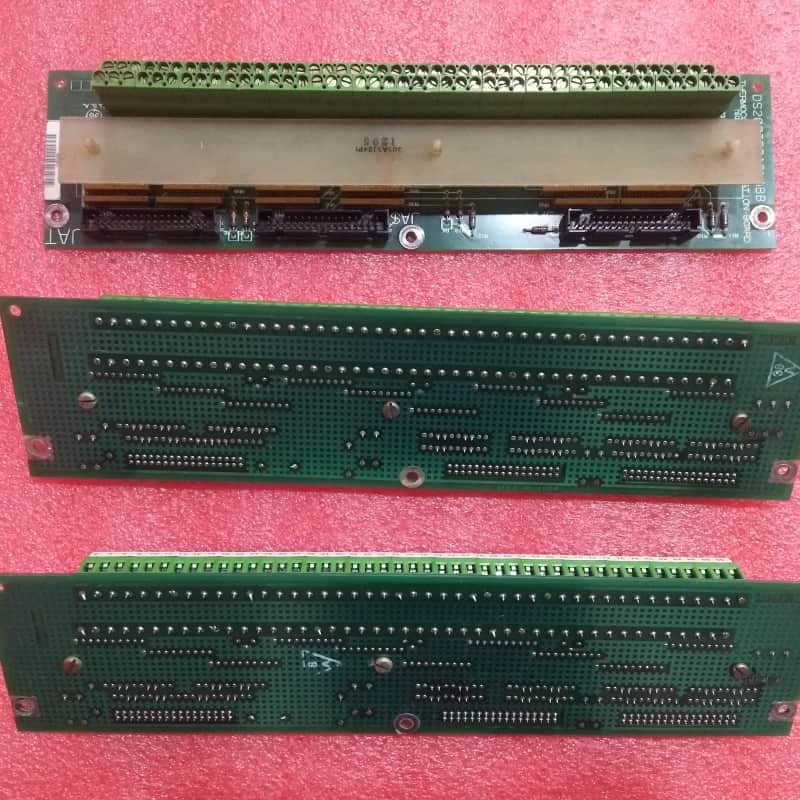

核となるのは the board features two 90-pin terminal blocks—supporting a maximum of 180 signal lines for extensive thermocouple and cold junction signal routing—and three 20-pin connectors dedicated to interfacing with Mark V’s TCQA and TCCA Boards:

JARコネクタ: 熱電偶信号 ((115チャンネル) と冷接信号をTCQA/TCCAボードから送信し,重要なタービンコンポーネントの温度モニタリングを可能にします.

JASコネクタ:熱対信号 (16~30チャンネル) と冷接信号を処理し,より大きなタービンシステムでの温度センサーカバーを拡張します.

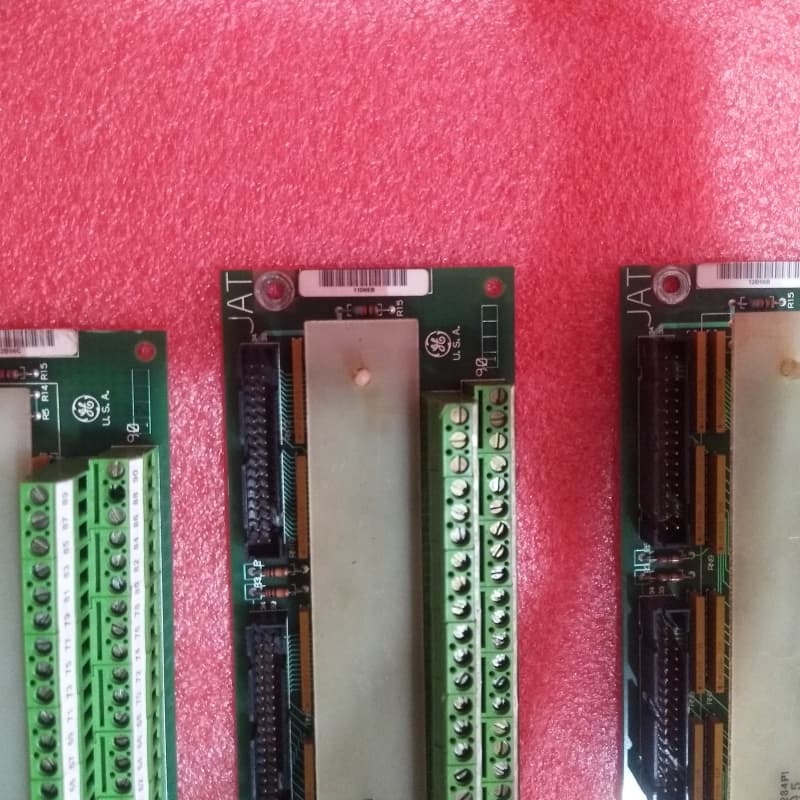

JATコネクタ:熱電偶信号 (31~45チャネル) と冷接信号を管理し,過熱による故障を防ぐための包括的な熱監視を保証する.

主要な特徴:
スピードトロン駆動タービン互換性:Mark Vシステムに最適化され,Speedtronic技術を利用して 風力,蒸気,ガスタービン駆動のための信頼できる熱対信号管理を保証します.

高容量熱電偶のルーティング:2つの90ピンの端末ブロック (合計信号線180本) と3つの専用20ピンのコネクタ (JAR/JAS/JAT) は45以上の熱電偶チャンネルをサポートする.タービン部品の温度を総合的に監視できるようにする.

冷接信号統合:冷接線信号用の専用コネクターは,タービンの安全性および性能計算の誤りを回避する正確な熱データを保証します.

設定可能なハードウェアがない:ジャンパーやカスタマイズ可能なコンポーネントが欠け,セットアップ時間を短縮し,誤った設定のリスクをなくし,同一のMark Vセットアップで一貫したパフォーマンスを確保します.

古い信頼性耐久性のあるターミナルブロックとコンネクタを備えており,既存のMark V装置の寿命を延ばす.
