GE Mark V DS200SIOBH1ABA VME I/O ボード 330mm × 200mm

GE Mark V DS200SIOBH1ABA VME スタンド I/O ボード

製品説明:

GE のDS200SIOBH1ABA は、GE の Mark V タービン制御システム向けに設計された SC2000 VME I/O ボードです。これは、ガス、蒸気、風力タービンの制御システムを管理するレガシーシリーズであり、特許取得済みの Speedtronic テクノロジーを統合した GE の後期の製品ラインの 1 つです。元の DS200SIOBH1 親ボードの改訂版であり、VME P1 コネクタを介して VME ラックに取り付けるように特別に設計されており、1 つの完全な VME スロットを占有します。

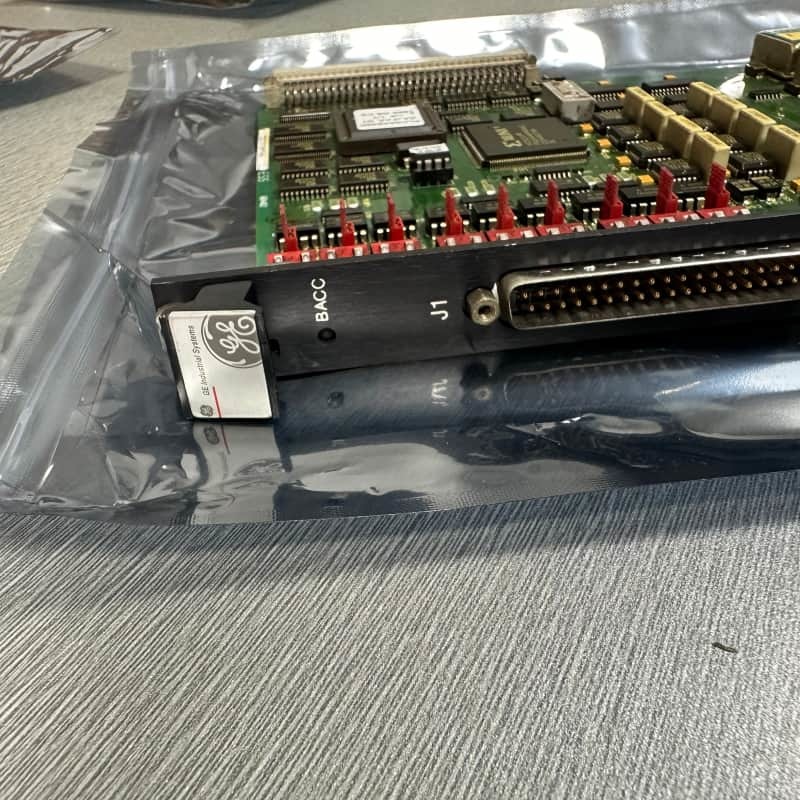

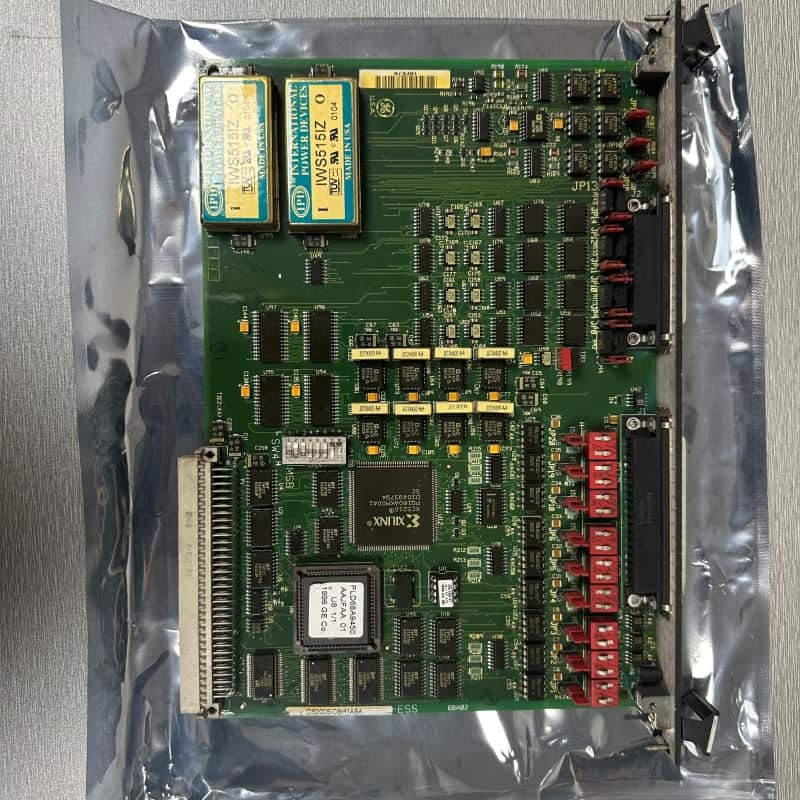

主なハードウェアには、20 個のジャンパー、3 つのスイッチブロック、1 つの診断 LED、および 40 ピンコネクタが含まれます。 LED は機能ステータスインジケータとして機能し、Mark V シリーズ VME ラックがボードにアクセスすると点灯し、正常な動作を示します。

交換には、次のベストプラクティスを厳守する必要があります。まず、古いボードをボードラックからネジを外して取り外し、他のドライブコンポーネントとの衝突を避けるために両手で扱います。古いボードを、清潔で乾燥した表面にある平らにした静電気保護バッグに置きます。次に、新しいボードを密閉された保護バッグからスライドさせ、古いボードの隣に配置し、新しいボードのジャンパーとスイッチの位置を古いボードに合わせます。これにより、一貫した動作が保証され、ドライブのパフォーマンスが維持されます。

主な特徴:
VME ラック互換性: P1 コネクタを介して VME ラックに適合するように設計されており、Mark V タービン制御セットアップへのシームレスな統合のために 1 つの完全なスロットを占有します。

構成可能なハードウェア: 20 個のジャンパー (工場出荷時のデフォルト) と 18 個のスイッチにより、システムのニーズに合わせてカスタマイズできますが、一部のジャンパーは安全性と機能のために固定されています。

直感的なステータス監視: 専用の診断 LED は、VME ラックによるボードアクセスに関する明確な視覚的フィードバックを提供し、操作チェックを簡素化します。

レガシー Speedtronic 統合: Mark V の Speedtronic テクノロジーに準拠し、重要なタービンドライブシステムで信頼性の高い I/O 制御を保証します。

安全な交換プロトコル: 静電気保護ハンドリング and ジャンパー/スイッチの位置の正確な一致が必要であり、ダウンタイムを最小限に抑え、交換後のドライブのパフォーマンスの一貫性を確保します。
