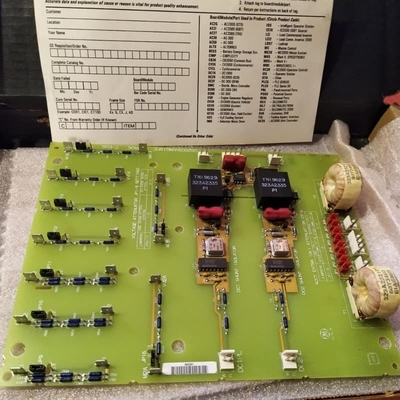

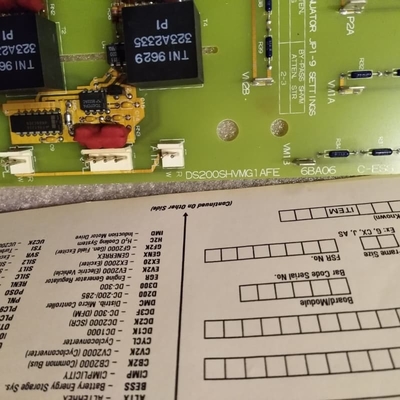

GE DS200SHVMG1AFE SCR 高圧インターフェースボード 330mm x 200mm

GE DS200SHVMG1AFE SCR 高電圧 M-Frame インターフェースボード

製品詳細:

GE DS200SHVMG1AFE は、GEのEX2000シリーズおよびMark Vタービン制御システム（特許取得済みのSpeedtronic技術を使用した最後のGE Markラインの1つ）向けに設計されたSCR高電圧M-Frameインターフェースボードです。元のDS200SHVMG1親ボードの改訂版であり、M-frameドライブのSCRブリッジ、DCFB/SDCI電源ボード、およびPCCAパワーコネクトカード間の重要なインターフェースとして機能し、風力、蒸気、ガス タービン駆動制御システムをサポートします。

その主な機能には、シャント信号をDC正/負フローティングシャントアイソレータ電圧制御発振器回路を介して差動周波数出力に変換し、これらの信号を電源/接続ボードに送信することが含まれます。また、設定可能な減衰も提供します。144 mAを超える電流を処理するためのACライン電流用のジャンパー選択可能な10:1電流トランス、ライン電圧減衰器、およびDCブリッジ電圧抵抗ストリングです。

ハードウェアには、17個の設定可能なジャンパー、電圧制限コンポーネント、および機能優先度のPCBコーティングが含まれています。インストールには、電圧の危険を避けるためにコンデンサが放電するのを待つ必要があります。静電気に敏感であり、AXなどのサプライヤーによって保護パッケージで出荷されます。Mark V Group 1にのみ属し、改訂のため、以前の基本モデルとの後方互換性はありません。WOCなどのサプライヤーは、交換、修理、および保証付きの未使用/再構築ユニットを提供し、24時間365日の専門家サポートを提供しています。

主な特徴:
デュアルシステム互換性: EX2000励磁制御システムおよびMark Vタービン制御システムで動作し、Speedtronic技術を活用して信頼性の高いタービン駆動操作を実現します。

信号変換と減衰: シャント信号を差動周波数に変換し、設定可能なCT/電圧減衰を提供し、多様なACライン電圧と電流のニーズに対応します。

ジャンパー設定可能な柔軟性: 17個のジャンパーにより、OEMマニュアルに従ってシステム要件に合わせて正確なカスタマイズが可能になります。

安全性と耐久性: 電圧制限componentsとPCBコーティングはハードウェアを保護します。静電気に敏感な設計とコンデンサ放電要件により、安全な取り扱いと設置が保証されます。

レガシーサポート: 交換、修理、24時間365日のサポートを提供するサプライヤーによってサポートされており、Mark Vシステムの寿命を延ばします。
