GE Mark V DS215GASQG4AZZ01A タービン制御システム 200mm x 100mm

GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) タービン制御システム

製品説明:

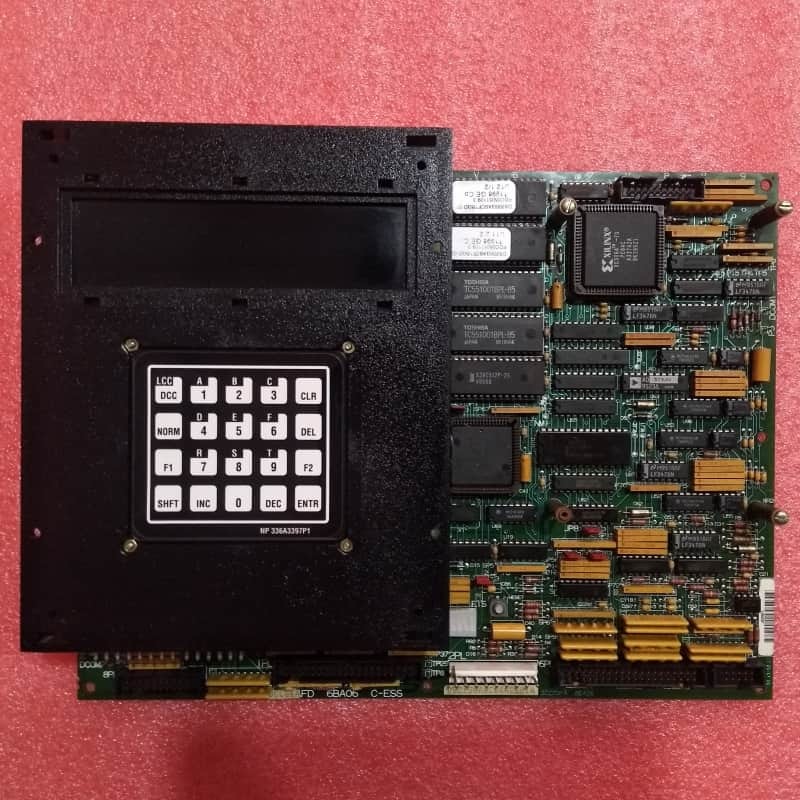

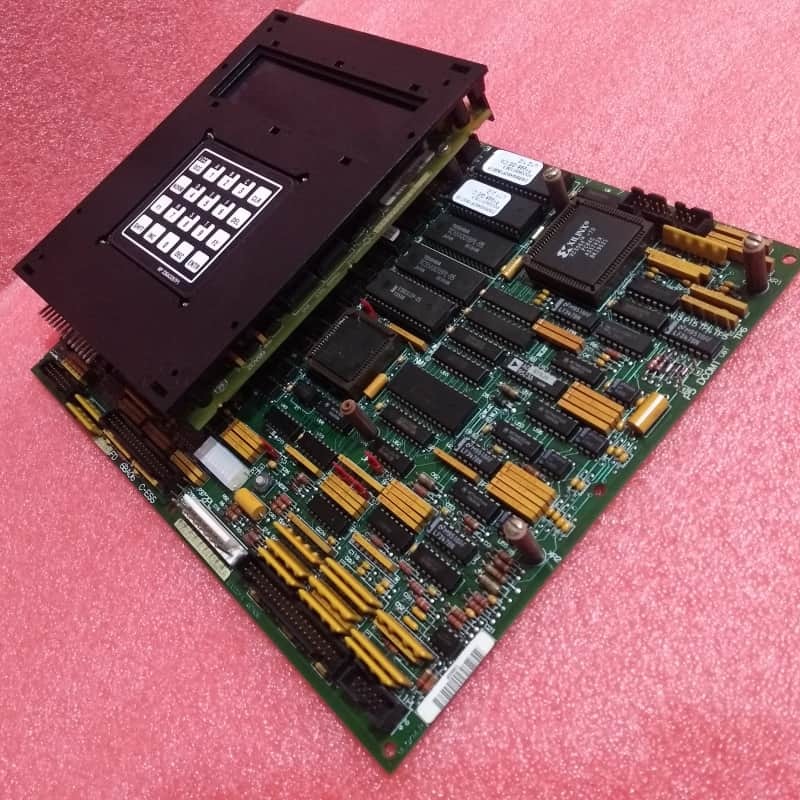

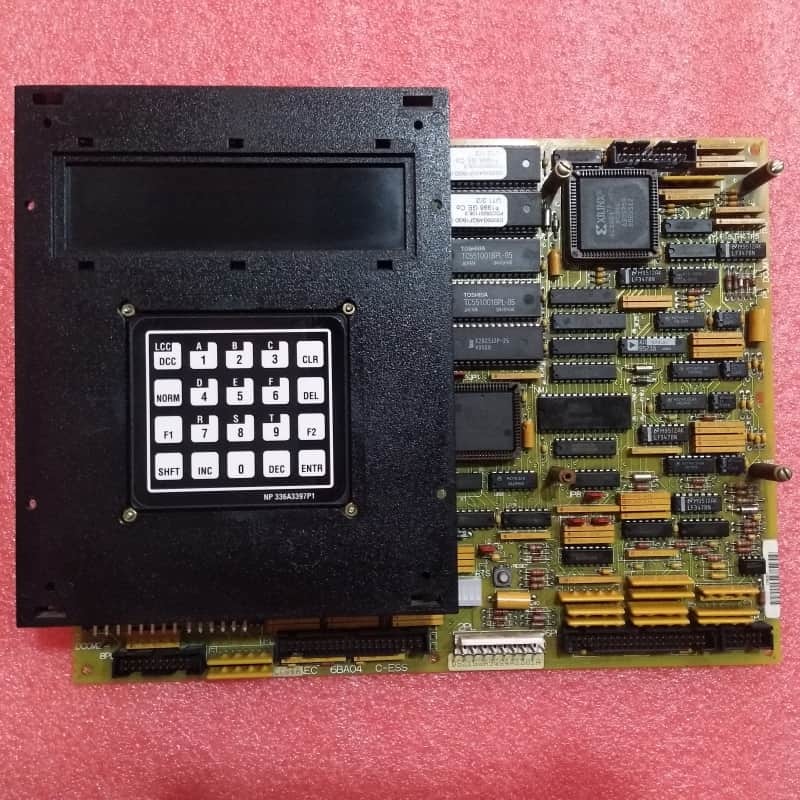

GE Mark V DS215GASQG4AZZ01A は、GEのMark Vタービン制御システム向けに調整された、DS200SDCCG4AEC (メインドライブ制御モジュール) と DS200SLCCG3ACC (LAN通信補助カード) のコア機能を組み合わせた統合ドライブ制御カードです。 統合ユニットとして、ドライブ制御、信号処理、LAN通信機能を一元化し、Mark VのレガシーSpeedtronic制御技術を活用しながら、ガス、蒸気、または風力タービンのドライブのシームレスな動作を保証します。

DS200SDCCG4AFD ベースモジュールには、3つの専門的なマイクロプロセッサが搭載されています:ドライブ制御プロセッサ (DCP): デコード、直接メモリアクセス (DMA)、およびシステムレベルの入出力 (I/O) を管理;

モーター制御プロセッサ (MCP): DC/ACモーター制御機能 (位相制御など) を処理;
Co-Motorプロセッサ (CMP): MCPの能力を超える計算集約的なタスクを処理します。
また、同時マルチプロセッサアクセス用の共有RAM、リアルタイムの機能監視と障害検出用の10個のフロントパネルLED (障害の深刻度に応じて、バイナリコード化10進数/BCDまたはバイナリで障害コードを表示)、およびシステム最適化用の設定可能なハードウェア (Berg型JPジャンパーとWJワイヤジャンパー、ほとんどが工場出荷時に設定) も含まれています。 DS200SLCCG3ACC補助カードはLAN通信機能を追加し、ローカルエリアネットワークとの統合を可能にし、他のシステムコンポーネントとの接続性とデータ交換を拡張します。

主な特徴:

統合デュアルモジュール設計:
DS200SDCCG4AEC (ドライブ制御コア) と DS200SLCCG3ACC (LAN通信) を組み合わせ、別々のモジュールのインストールを不要にし、システムの配線を簡素化します。トリプルプロセッサ効率:

DCP、MCP、およびCMPは連携して動作し、それぞれシステムI/O、モーター制御、および複雑な計算を処理し、ドライブ制御の精度と応答性を確保し、タービンの高い動的動作要件を満たします。LAN接続性: DS200SLCCG3ACCは、ドライブ制御カードと他のネットワークデバイス間のデータ送信をサポートし、集中監視と制御を実現するシームレスなLAN統合を可能にします。

直感的な障害診断: 10個のLEDはシステムステータスに関する明確な視覚的フィードバックを提供します。障害コード (BCDまたはバイナリ) により、問題の迅速な特定が可能になり、トラブルシューティング時間が短縮されます。

設定可能で拡張可能: 工場出荷時に設定されたJP/WJジャンパーは、箱から出してすぐに互換性を確保し、DS200SDCCG4AECのスタンドオフは、将来の機能拡張のための追加のオプションカード (例: 信号プロセッサ) をサポートします。

安全な設置と交換: メンテナンス中は電源を切断する必要があります。故障したユニットのEPROMモジュールは交換ボードで再利用でき、ナイロンワッシャーはネジの損傷を防ぎ、安全で長持ちする組み立てを保証します。
