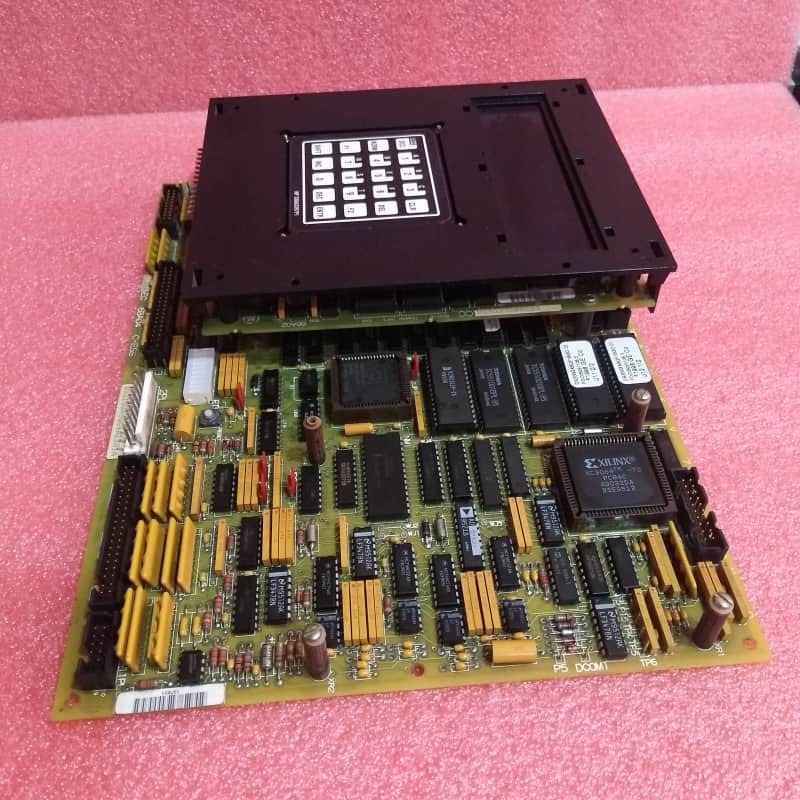

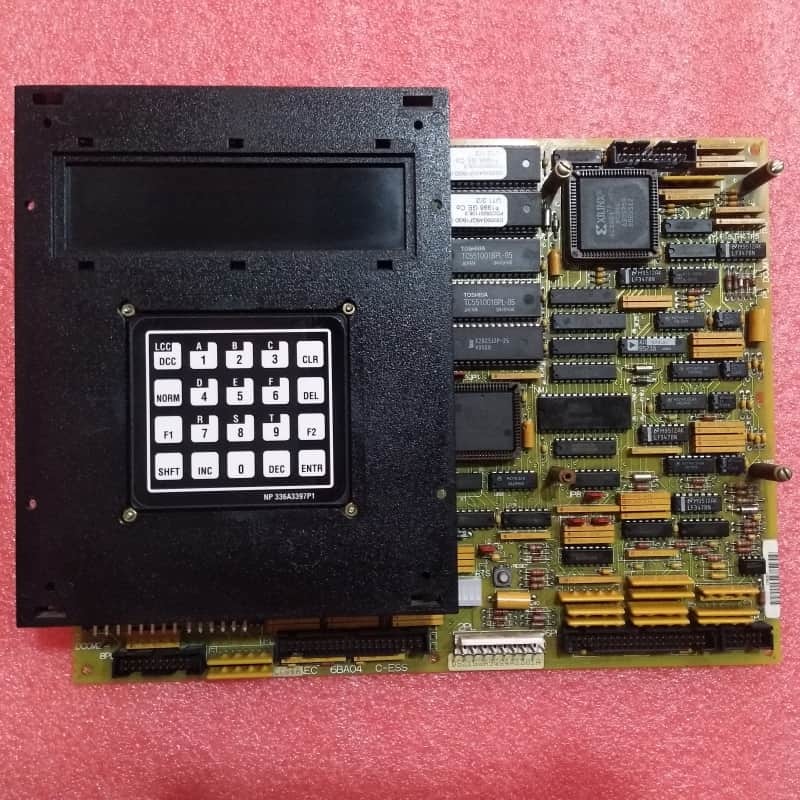

GE DS200SDCCG4AECドライブコントロールカード 330mm x 200mm x 100mm

GE DS200SDCCG4AEC ドライブコントロールカード

製品説明:

GE DS200SDCCG4AEC は、産業用ドライブシステム（おそらくGEのMark Vタービン制御システムと統合）の中核となるドライブコントロールボードであり、ドライブコントロールプロセッサ（DCP）、モーターコントロールプロセッサ（MCP）、およびCo-Motorプロセッサ（CMP）の3つの特殊なマイクロプロセッサと、同時マルチプロセッサアクセス用の共有RAMを搭載しています。DCPは、チップセレクトデコーディング、ダイレクトメモリアクセス（DMA）、割り込み制御などのシステムレベルのタスクを管理し、MCPはモーター固有の機能を処理し、CMPはMCPの能力を超える計算集約的なタスクを処理します。

これは、完全なドライブ制御処理機能を備えており、他のボードとの信号送受信を可能にし、LAN通信や拡張信号処理を追加するためのオプションの補助カードをサポートしています。前面パネルの10個のLEDアレイは、リアルタイムの機能監視と障害検出を容易にし、障害の深刻度に基づいて、2進化10進数（BCD）または2進数でコードを表示します。構成可能なハードウェア（Berg型JPジャンパーとWJワイヤジャンパー）は、システム要件との整合性を確保します。

取り付け/交換の場合：ボードのスタンドオフはオプションカードを固定します。感電を避けるために、最初にすべての電源を外す必要があります。補助カードからのケーブルを外し、固定ネジを取り外してから取り外してください。交換には、カード/ケーブルの再接続、ネジの損傷を防ぐための工場製のナイロンワッシャーの使用、およびプラスチックホルダーの締め付けの確認が必要です。不良ボードのEPROMモジュールも交換ユニットに転送し、コネクタに優しく挿入する必要があります。

主な特徴:

拡張可能な機能:オプションのLANおよび信号プロセッサカードをサポートし、多様な通信または信号処理のニーズに対応します。

直感的な診断:BCD/2進障害コーディングを備えた10個のLEDにより、問題の迅速な特定が可能になり、トラブルシューティング時間が短縮されます。

構成可能なハードウェア:工場設定のJP/WJジャンパーは、箱から出してすぐに互換性を確保し、ユーザーによる調整の柔軟性も備えています。

安全で確実な設置:電源の切断が必要であり、信頼性の高い、損傷のない組み立てを確実にするために、スタンドオフ、ナイロンワッシャーの互換性、およびEPROM転送ガイドラインが含まれています。
