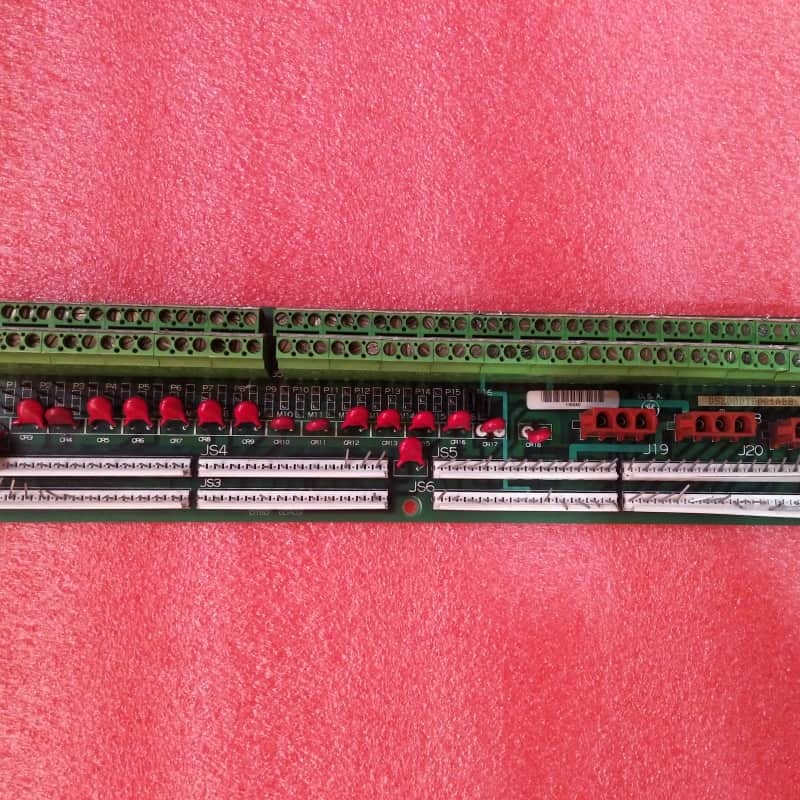

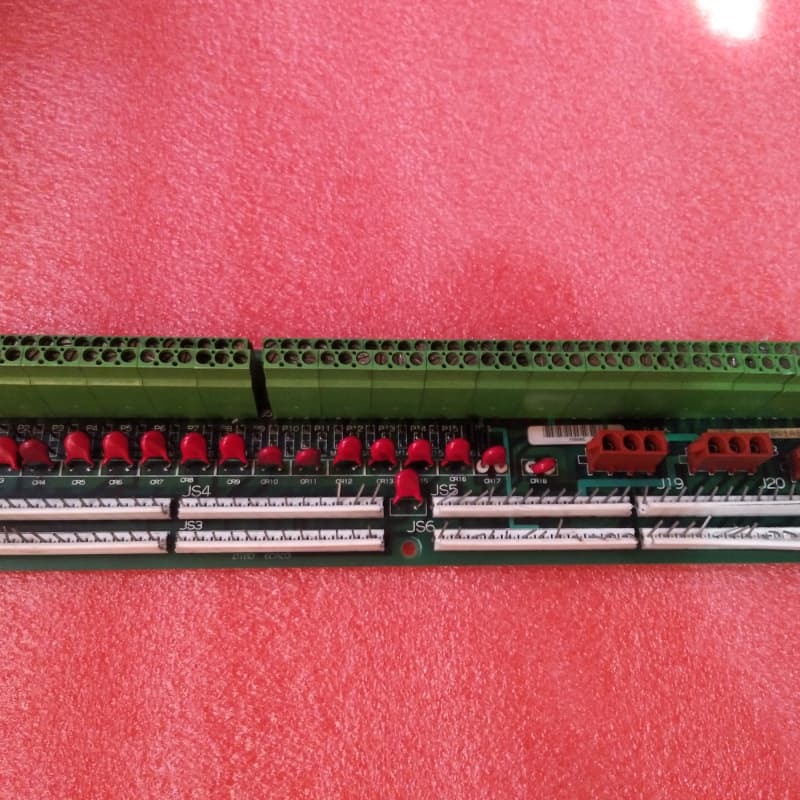

GE DS200DTBDG1ABB ターミナルボード Mark V タービン制御用 330mm x 200mm

GE DS200DTBDG1ABB ターミナルボード Mark V GE タービン制御

製品詳細:

GE DS200DTBDG1ABB は、GEのMark V タービン制御システム向けに設計された接点出力拡張ターミネーションモジュールです。これは、風力、ガス、蒸気タービンの自動ドライブを管理するために使用され、GEの特許取得済みのSpeedtronic技術を活用した最終製品シリーズの一部です。製品番号に特別なモジュールアセンブリタグはありませんが、Mark Vシステムにおける接点出力の重要なターミネーションハブとして機能します。

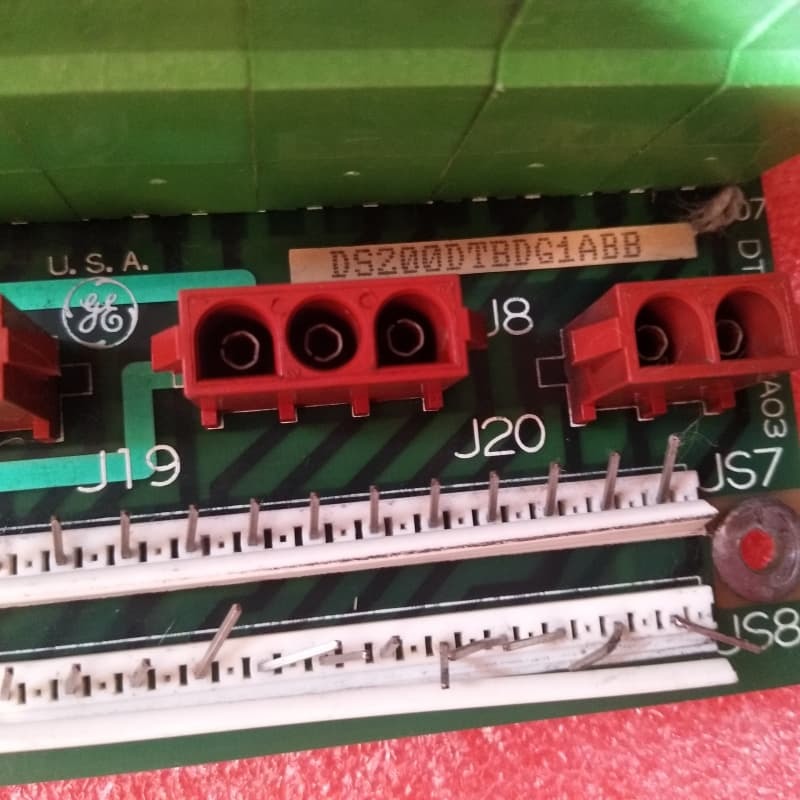

物理的には、長さ11.25インチ×高さ3インチで、厚い標準PCB保護コーティングが施されており、Mark V標準の電圧制限コンポーネントが含まれています。特定のドライブ内部の場所にネジで固定され、専用コネクタを介して主要なMark Vボードに接続します。TCRAリレー信号にはJS1-JS8、TCPDソレノイド電源にはJ8、接点出力電源にはデイジーチェーン接続されたJ19/J20を使用します。取り付けには、ドライブ内にハードウェアを落としてショートやコンポーネントの損傷を引き起こさないようにするための慎重なネジの取り外し、再取り付けを容易にするためのケーブルのラベリング、および通気口を塞がないようにケーブルを配線する必要があります。

主な特徴:

Mark V Speedtronic レガシー互換性: Mark Vシステムのタービン制御向けに調整されており、GEの特許取得済みのSpeedtronic技術を統合し、レガシーの風力/ガス/蒸気タービンセットアップをサポートします。

保護されたコンパクトな設計: 厚いPCBコーティングがコンポーネントを保護し、11.25インチ×3インチの寸法は指定されたドライブの場所に正確に適合し、安全で省スペースな設置を保証します。

専用ボードインターフェース: コネクタにより、TCRAおよびTCPDボードへのシームレスな信号/電源リンクが可能になり、接点出力ターミネーションの整合性が維持されます。

安全重視の設置: ドライブのショート/損傷を防ぐための慎重なネジの取り扱いと、通気口の閉塞を回避するためのケーブルのラベリング/配線が必要であり、メンテナンス中の運用リスクを最小限に抑えます。

電圧調整: Mark V標準の整流器、ダイオード、およびコンデンサを組み込み、電圧を制限し、敏感な回路を保護し、タービン制御環境での安定した性能を保証します。
