GE Mark V DS200DTBDG1A 終了モジュール 330mm x 100mm x 200mm

GEマークV DS200DTBDG1A接触出力拡張終了モジュール

製品説明：

GEDS200DTBDG1Aは、タービン制御システム向けに設計されたGEのMark V/Mark V LMシリーズのコンタクト出力拡張終了モジュール部分です。元のDS200DTBDG1の改訂版として、TCRAボードの30リレーに接続する場所Q11、Q21、およびQ51にインストールされています。

その中心的な役割は、接触出力機能を拡大することです。30個の出力のうち16は、ハードウェアジャンパーを介してソレノイドとして構成でき、J19/J20がリンクされているときに2つの追加の出力をサポートするイグニッションコンバーターをサポートできます。

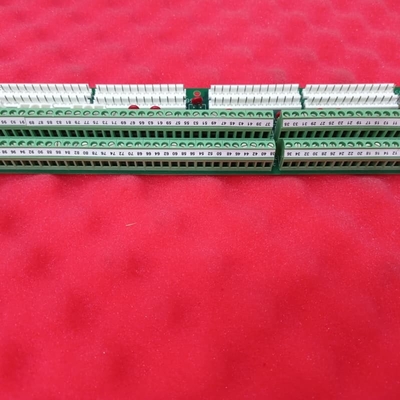

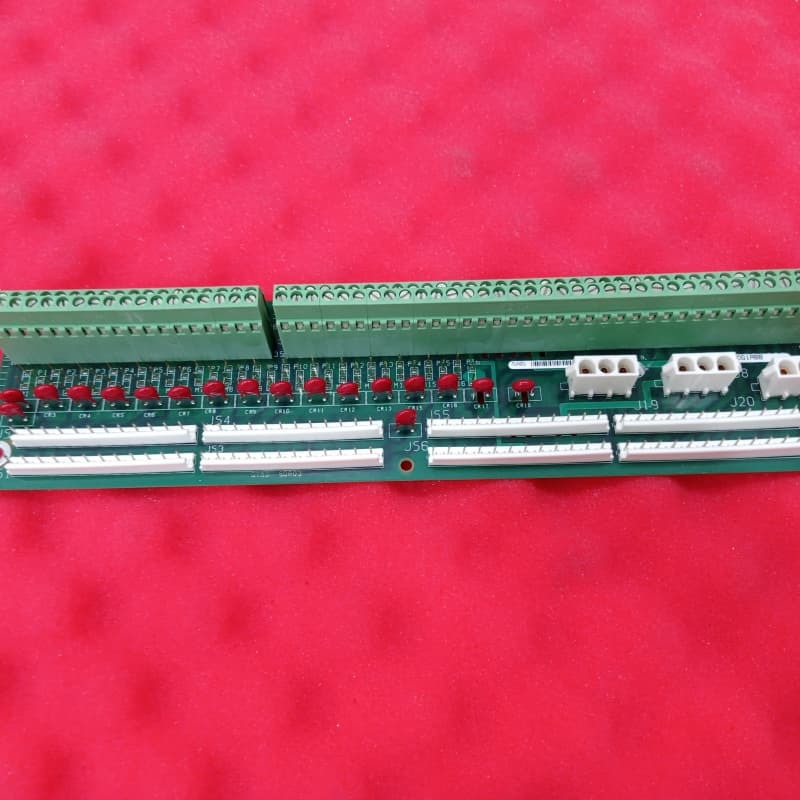

物理的には、TCRAリレー信号用の2つの端子ブロック、複数のテストポイント、2つのジャンパー、3つの34ピンコネクタ、および8つのコネクタを備えています。 テストには、キャリブレーションされた機器、静的な表面、および回路診断にTP IDを使用した工場マニュアルへの参照を備えた訓練を受けた人員が必要です。

主な機能：
マークVシリーズの統合：Mark V/Mark V LMタービン制御に合わせて調整され、TCRAリレーへのシームレスな接続を可能にし、Q11/Q21/Q51の場所で出力容量を拡大します。

構成可能な出力：ジャンパーを介してソレノイドとして構成可能な16出力。イグニッションコンバーター用の2つの追加出力、タービン固有のニーズの柔軟性が向上します。

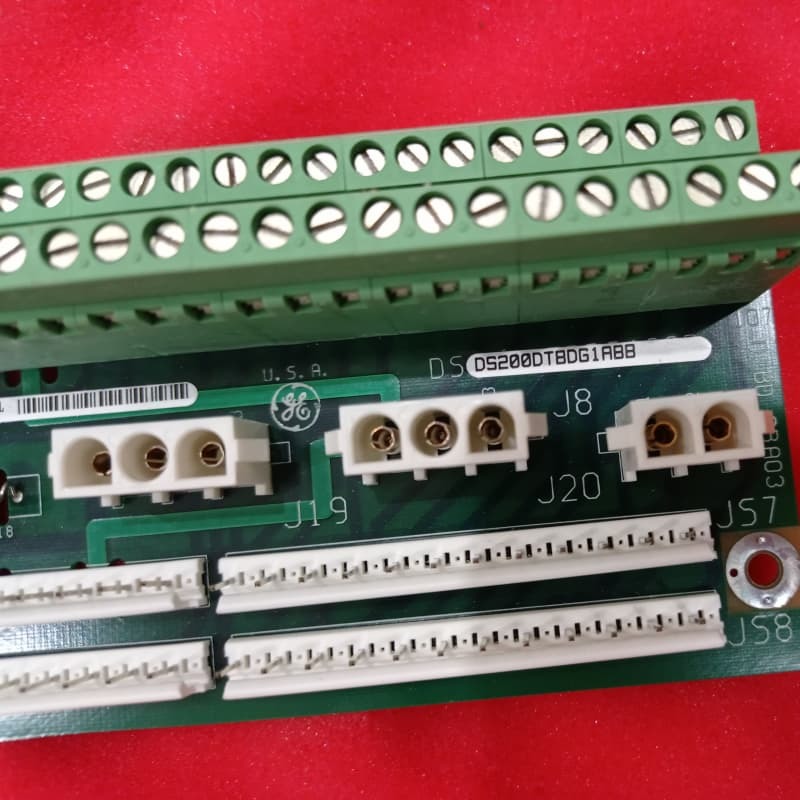

専用接続：JS1 – JS8、Solenoid Powe J8、およびJ19/J20が含まれており、制御システム内の正確な信号/電源ルーティングを確保しています。

診断機能：工場で考慮された機能を備えたテストポイント（TP標識）は、適切な機器を備えた訓練されたサービサーに限定されたターゲットを絞ったトラブルシューティングを有効にします。

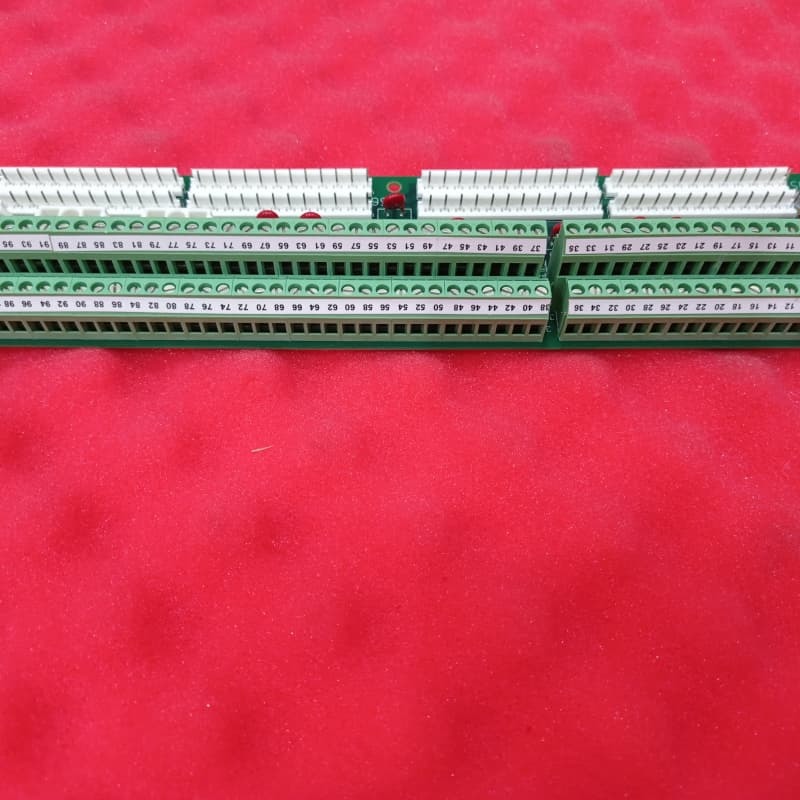

高密度終了：2つの端子ブロックは、複雑なタービン制御セットアップの出力管理を集中化する広範な信号配線をサポートしています。

改訂式デザイン：機能的な更新により、元のDS200DTBDG1に基づいて構築され、タービン操作における接触出力拡張の信頼性が向上します。

技術的なパラメーター：

アプリケーション：

GEマークV DS200DTBDG1A接触出力拡張終了モジュールは、GEタービン制御ユニットシリーズの高度なモデルの1つです。このモデルは、高速デジタル処理と通信機能を提供し、ガスタービンの正確かつ迅速な制御を可能にします。この製品は米国で作られており、COOで認定されており、その品質と信頼性が保証されています。

サポートとサービス：

当社のGEタービン制御製品チームは、当社の製品の最適なパフォーマンスと信頼性を確保するために、包括的な技術サポートとサービスを提供しています。私たちのサービスは次のとおりです。

• 24/7のテクニカルサポート
• オンサイトのトラブルシューティングと修理
• リモート監視と診断
• 機器のアップグレードとレトロフィット
