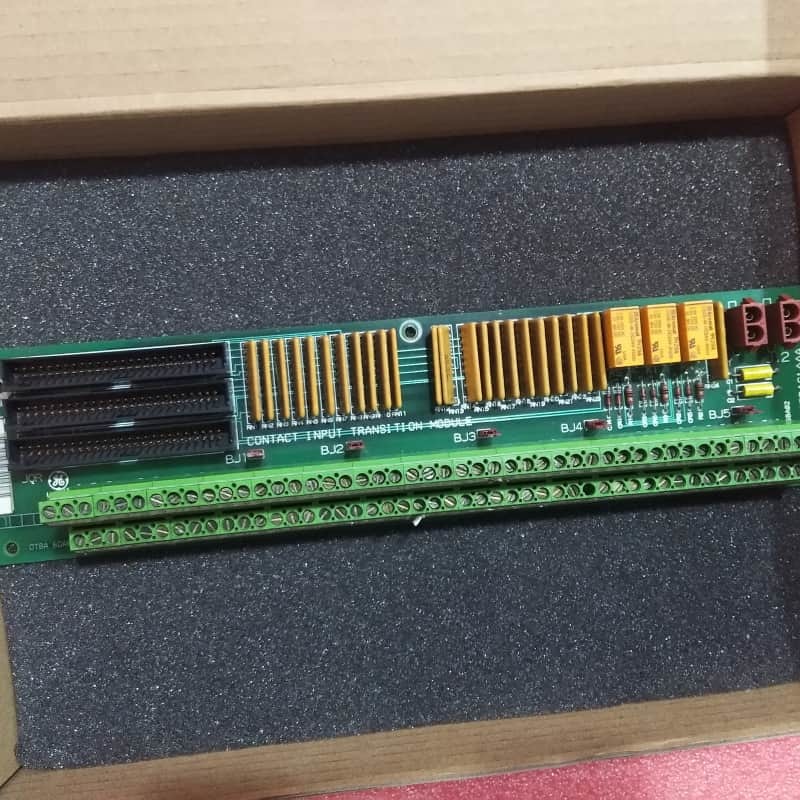

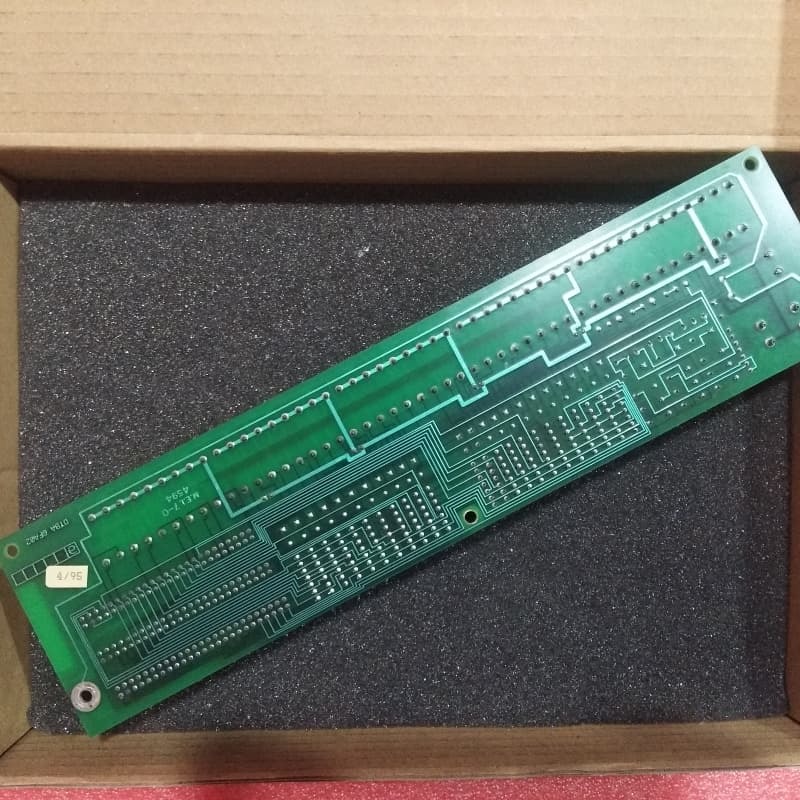

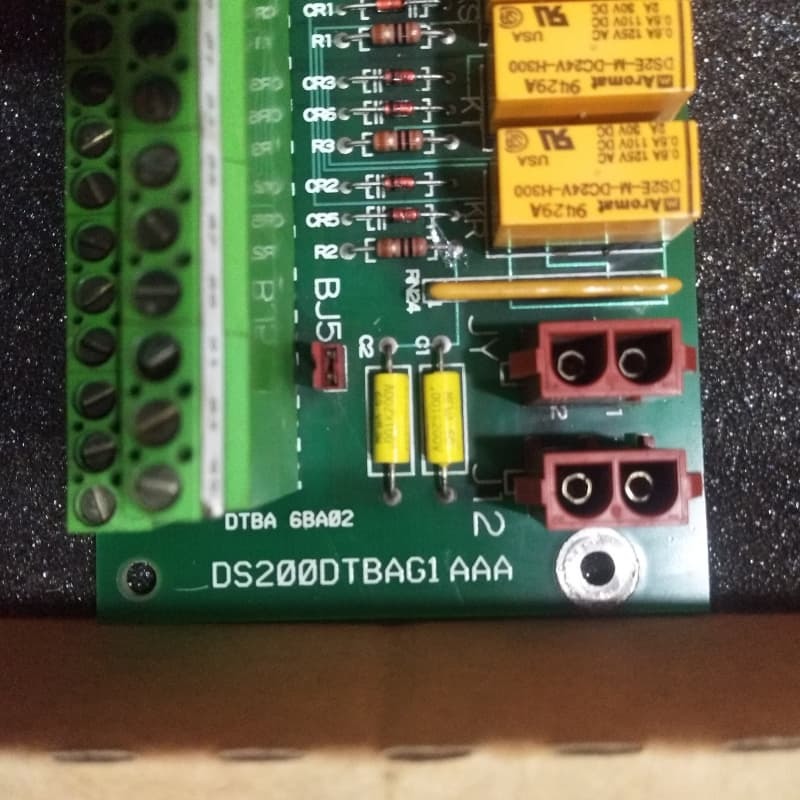

GE DS200DTBAG1AAA デジタルターミナルボード 200mm x 100mm

GE DS200DTBAG1AAA デジタル端子盤

製品説明

GE DS200DTBAG1AAA は、GEのMark V LMシリーズの一部であるデジタル接点端子盤（DTBA）で、ガスタービン制御管理システム用に設計されています。接点入力終端モジュールとして分類され、デジタルコア内のQ11、Q21、Q51の場所に設置され、接点入力とTCDA間の重要なインターフェースとして機能します。

その中核的な機能は、デジタルコアの最初の46個の接点入力をTCDAボードにルーティングすることであり、フェイルセーフ機能のためにTCDA IO設定を介して入力センス反転を設定できます。JYコネクタを介して125 VDCの電力を消費し、TB2端子盤を介した接点入力用の2つの励起電圧オプションをサポートしています。これは工場で実装されています。Mark V LMコントローラーは、その電力を使用して、入力用のヒューズ絶縁、電流制限されたインターロゲーション電圧を提供します。ボード上のジャンパーは、8接点セットでグループ化されたインターロゲーション電圧を遮断することにより、フィールドグラウンドを分離し、調整にはタービンのシャットダウンが必要です。また、TCDAが1ms以内に接点入力ステータスの変更にタイムスタンプを付与し、回路障害に関するアラートを出すための継続的な診断を実行することもできます。

主な特徴
Mark V LMガスタービン統合: Mark V LMガスタービン制御システム専用に設計されており、デジタルコアおよびTCDAボードとのシームレスな互換性を保証します。

設定可能なフェイルセーフ入力: 接点入力は、TCDA IO構成を介して反転させることができ、フェイルセーフ動作を可能にし、重要なタービン安全要件に適応します。

デュアル励起電圧サポート: 接点入力用に125 VDCまたは24 VDCの励起のいずれかを使用するように工場で設定されており、多様なシステムの電力ニーズに対応します。

グラウンド絶縁と安全性: フィールドグラウンドは、インターロゲーション電圧を遮断するジャンパーを使用して絶縁されています。ジャンパーの調整は、安全のためにタービンのシャットダウンに制限されています。

正確な監視と診断: TCDAが1ms以内にステータスの変更にタイムスタンプを付与し、継続的な診断チェックを実行し、回路障害のアラートをトリガーしてダウンタイムを最小限に抑えます。

光絶縁: すべての接点入力はTCDAボードによって光絶縁されており、電気的干渉を防ぎ、敏感な制御回路を保護します。

技術的パラメータ:
