GE DS200DTBAG1A デジタル端子板 200mm x 100mm

GE DS200DTBAG1A デジタルコンタクト端子板

製品の説明

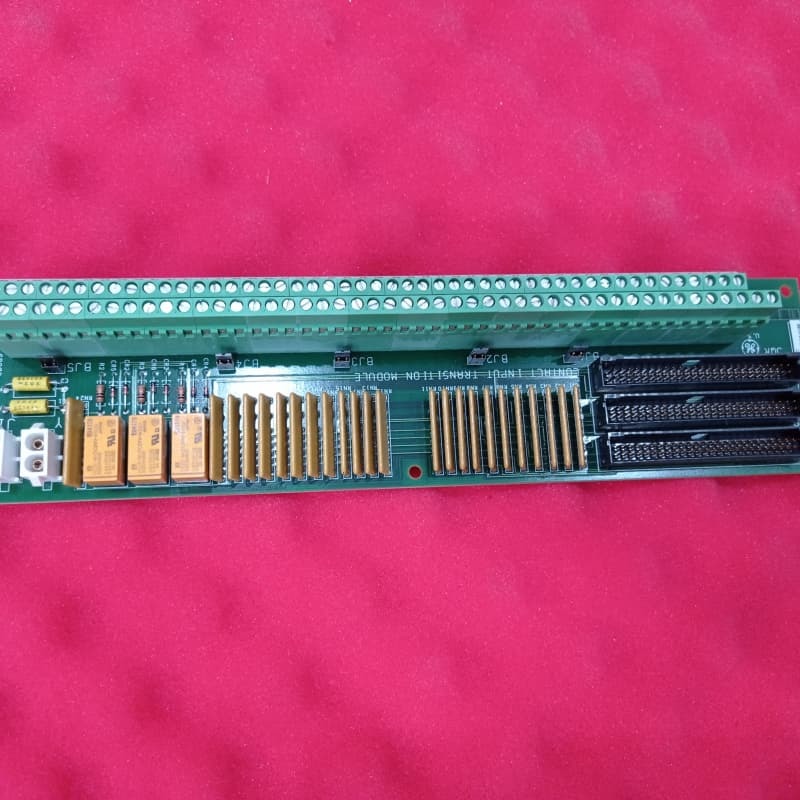

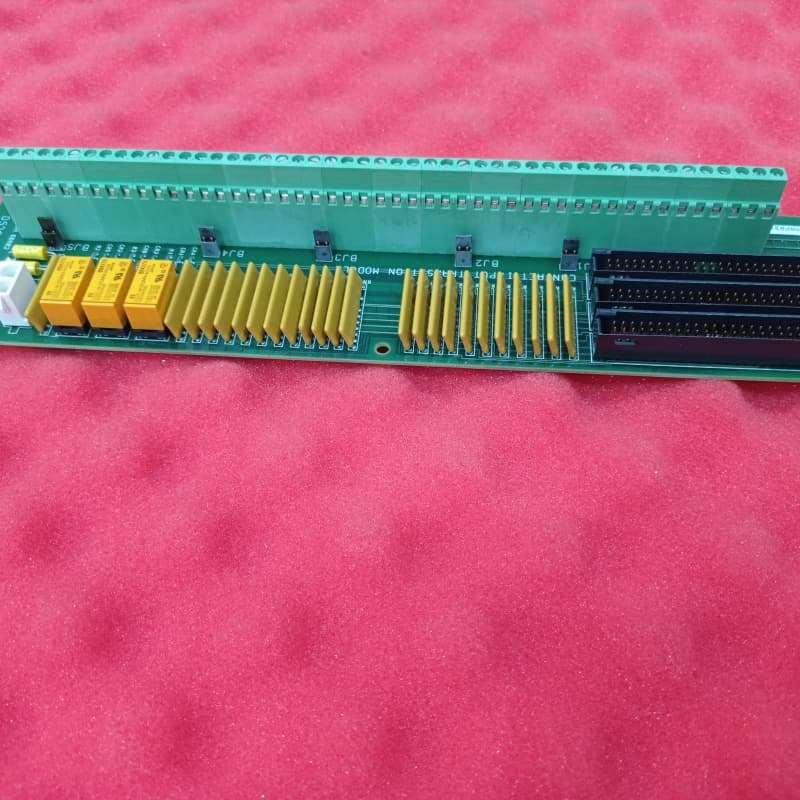

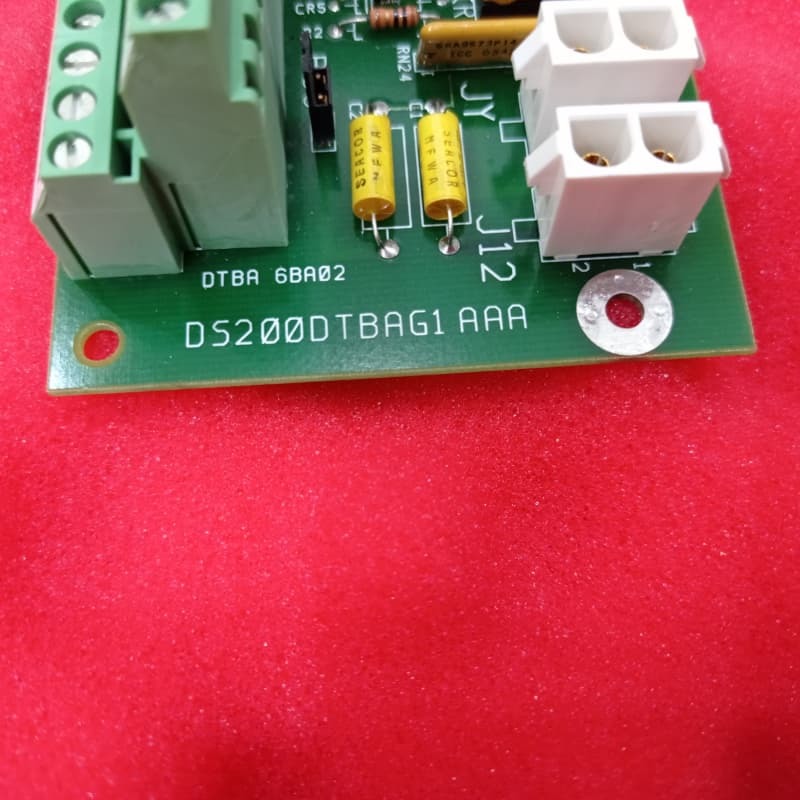

GEDS200DTBAG1Aは、GEのMark V LMシリーズの一部であるデジタルコンタクト端子板（DTBA）で、ガスタービン制御管理システム用に設計されています。コンタクト入力終端モジュールとして分類され、デジタルコア内のQ11、Q21、Q51の場所に設置され、コンタクト入力とTCDA間の重要なインターフェースとして機能します。

その中核的な機能は、デジタルコアの最初の46個のコンタクト入力をTCDAボードにルーティングすることであり、フェールセーフ機能のためにTCDA IO設定を介して入力センス反転を設定できます。JYコネクタを介して125 VDCの電力を消費し、TB2端子板を介したコンタクト入力用の2つの励起電圧オプションをサポートしています（工場で実装）。Mark V LMコントローラーは、その電力を使用して、入力用のヒューズ絶縁、電流制限されたインターロゲーション電圧を提供します。ボード上のジャンパーは、8コンタクトセットでグループ化されたフィールドグラウンドをインターロゲーション電圧を遮断することで分離し、調整にはタービンのシャットダウンが必要です。また、TCDAが1ms以内にコンタクト入力ステータスの変更にタイムスタンプを付与し、回路障害に関するアラートを出すための継続的な診断を実行することもできます。

主な特徴
Mark V LMガスタービン統合：Mark V LMガスタービン制御システム専用に設計されており、デジタルコアおよびTCDAボードとのシームレスな互換性を保証します。

設定可能なフェールセーフ入力：コンタクト入力は、TCDA IO構成を介して反転させることができ、フェールセーフ動作を可能にし、重要なタービン安全要件に適応します。

デュアル励起電圧サポート：コンタクト入力には、125 VDCまたは24 VDCの励起のいずれかを使用するように工場で設定されており、多様なシステムの電力ニーズに対応します。

グラウンド絶縁と安全性：フィールドグラウンドは、インターロゲーション電圧を遮断するジャンパーを使用して絶縁されています。ジャンパーの調整は、安全のためにタービンのシャットダウンに制限されています。

正確な監視と診断：TCDAが1ms以内にインプットステータスの変更にタイムスタンプを付与し、継続的な診断チェックを実行し、回路障害のアラートをトリガーしてダウンタイムを最小限に抑えます。

光絶縁：すべてのコンタクト入力はTCDAボードによって光絶縁されており、電気的干渉を防ぎ、敏感な制御回路を保護します。

技術的パラメータ：
