GE IS200TTURH1CCC タービン端子基板 330mm x 200mm

GEのIS200TTURH1CCCは、GEのMark VIeタービン制御システム（風力、ガス、蒸気タービンの管理と制御に特化したエコシステム）専用に設計されたタービン端子基板です。特許取得済みのSpeedtronic制御技術を統合した最後のGE Markシリーズの1つとして、Mark VIeシリーズは産業オートメーションにおいて価値がありますが、GEはもはやサポートしておらず、IS200TTURH1CCCのような部品は不足しています。AX Controlは、市場の需要に対応するため、この基板を再生品または新品の余剰品として在庫しています。

機能的には、IS200TTURH1CCCはPrimary Turbine Protection PCB（VTUR）とインターフェースし、PTURパックを介してPrimary Trip Terminal基板を制御し、SimplexとTMRの両方のアプリケーションをサポートします。これは、タービン制御におけるフォールトトレランスに不可欠です。

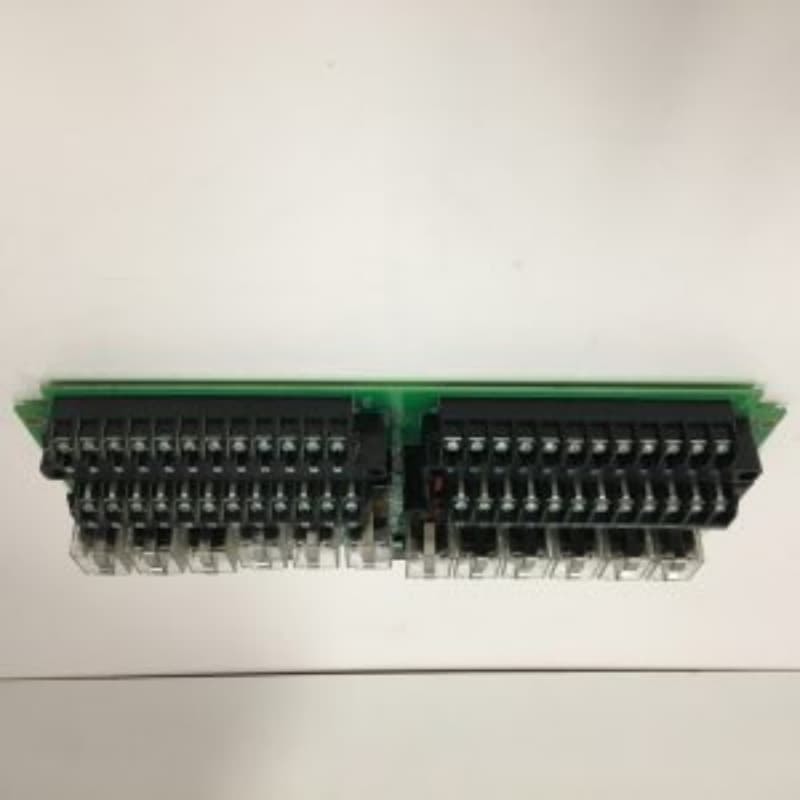

物理的には、この基板は3つのメス37ピンポート、TRPG基板接続用の3つのオス37ピンコネクタ、2つの端子ストリップを備えています。また、2つの緑色の3ピンジャック、1つの白色4ピンジャック、補強された底部の端子穴、上部の取り付け用ディボット、および工場で穴あけされた穴も含まれています。内部コンポーネントには、2つの大型トランス、8つの赤い円形部品、多数のダイオード、抵抗器、およびコンデンサが含まれています。静電気による損傷を防ぐために静電気対策が必要であり、詳細なガイダンスはGEI-100575で入手できます。

主な特徴
Mark VIe & Speedtronicの統合: Mark VIeシリーズ向けに調整されており、風力/ガス/蒸気タービン制御システムとの互換性を確保し、従来の信頼性を活用しています。

タービン保護機能: VTURとインターフェースし、PTURパックを介してTRPGを制御し、SimplexおよびTMR設定をサポートして、重要なタービン操作におけるフォールトトレランスを向上させます。

堅牢なハードウェア設計: TRPG接続用の37ピンポート/コネクタ、デュアル端子ストリップ、および専用ジャックを装備。内部コンポーネントは、産業用耐久性のために構造化されています。

コンフォーマルコーティング: コンフォーマルPCBコーティングを特徴とし、湿気、ほこり、腐食に対する耐性を高めます。これは、過酷なタービン施設の環境に不可欠です。

静電気対策要件: 静電気放電からデリケートな回路を保護するために静電気対策を義務付け、設置およびメンテナンス中の基板機能を維持します。
