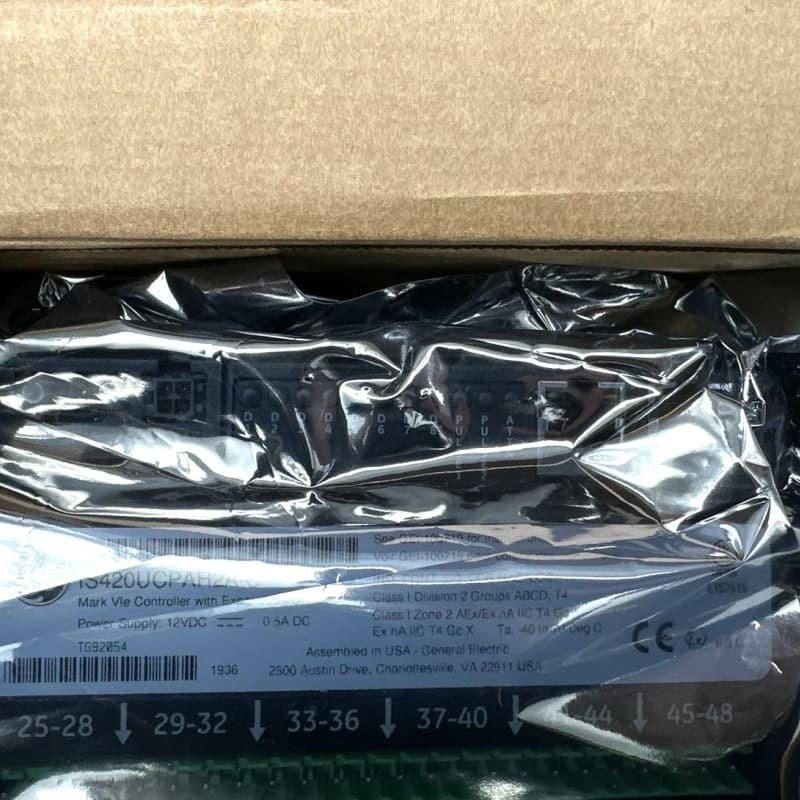

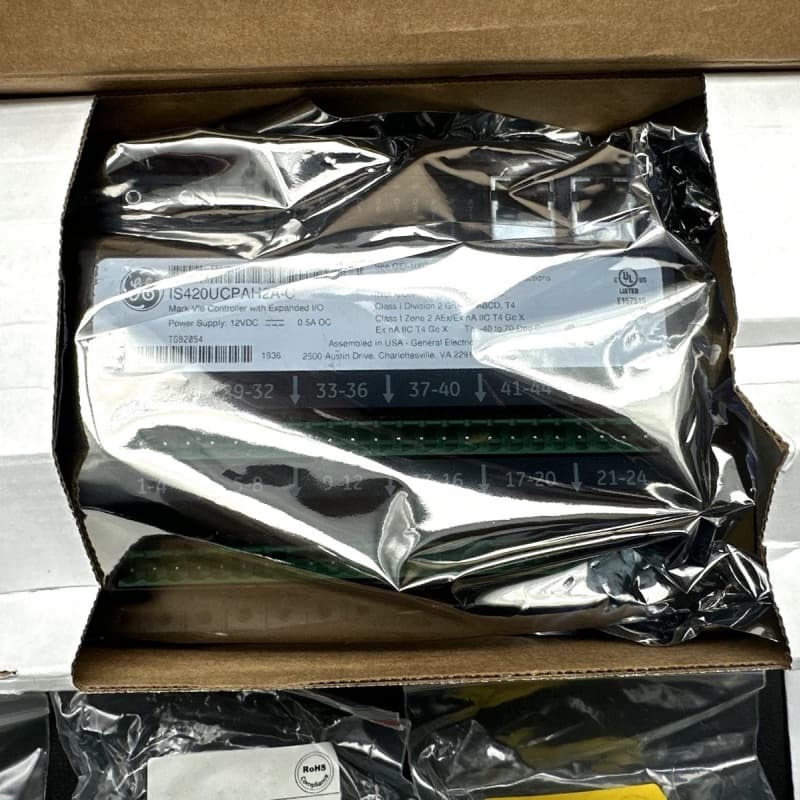

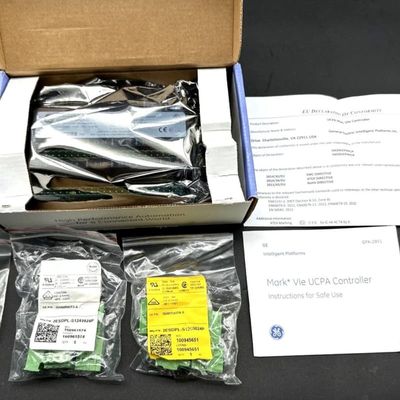

GE IS420UCPAH2A I/Oコントローラモジュール 330mm x 200mm Mark VIe

GE のIS420UCPAH2A は、GE の Mark VIe タービン制御システムシリーズの 2 番目のモデルである、Integral I/O を備えたコントローラープログラムです。ガス、蒸気、風力タービンの制御向けに調整された Mark VIe シリーズは、1960 年代の Mark I で初めて導入された特許取得済みの Speedtronic テクノロジーを統合した GE の最後の Mark ラインの 1 つとして、産業オートメーションで高く評価されています。

物理的には、コントローラーは、IS400BPPCH2A プロセッサボード、IS400STWCH1A 入力/出力ボード、および IS400WEXPH1A I/O 拡張ボードの 3 つの主要コンポーネントで構成され、金属パネルに直接取り付けられた単一モジュールアセンブリです。IS400WEXPH1A は、以前の UCPA コントローラーとの違いを際立たせる、拡張 I/O 機能の鍵となります。クラス II 保護を備えた 12V DC 公称電源で動作し、入力端子配線は 98 フィート以下である必要があります。操作ガイダンスについては、必要なすべての詳細が GEI-10071 Mark VIe Controller UCPA Instruction Guide に記載されています。

このモジュールには、DIO1-8 および Pulse 1/2 LED と ATTN LED の診断 LED が含まれています。これらの LED により、コントローラーのパフォーマンスをリアルタイムで監視し、迅速なトラブルシューティングをサポートできます。

主な特徴
拡張 I/O 機能: IS400WEXPH1A 拡張ボードを搭載し、4 つの DIO、6 つのアナログ入力、2 つのアナログ出力を追加し、以前の UCPA コントローラーの I/O 容量を超え、より複雑なタービン制御のニーズに対応します。

Speedtronic & Mark VIe アライメント: Mark VIe シリーズの一部として、GE のレガシー Speedtronic テクノロジーを活用し、ミッションクリティカルなタービンアプリケーションで信頼性の高いパフォーマンスを確保し、GE の産業制御エコシステムとの互換性を維持します。

モジュール構成: 3 つの専用ボードで構成されており、単一モジュール設計により、設置とメンテナンスが簡素化され、ターゲットを絞ったトラブルシューティングのためにコンポーネントが明確に分離されています。

正確な電力と配線仕様: 電気的安全性のため、クラス II 保護を備えた 9～16V DC で動作します。信号の完全性を維持するために、入力配線の長さを 98 フィートに制限し、正確な I/O データ伝送に不可欠です。

診断 LED モニタリング: DIO/Pulse および ATTN 専用の LED を備えています。フラッシュコードは特定のステータスを伝達し、複雑なツールを使用せずに効率的な問題の特定を可能にします。
