製品詳細:

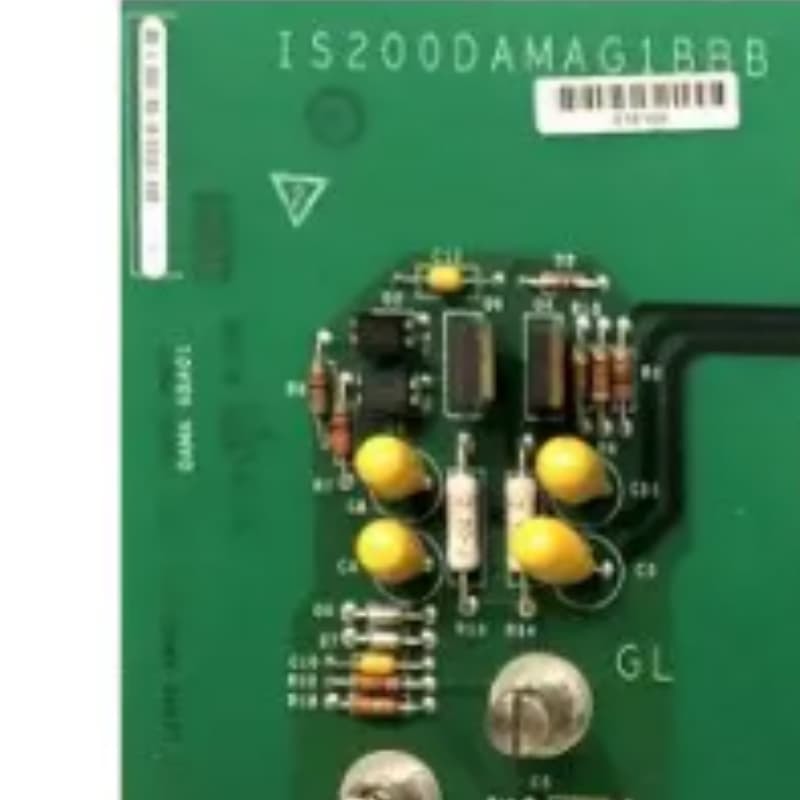

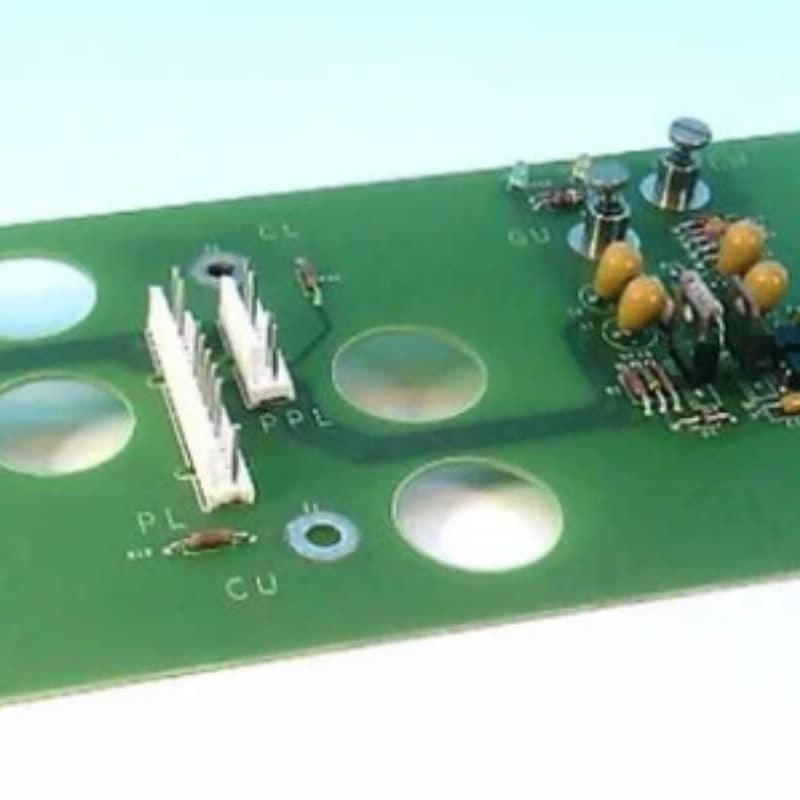

IS200DAMAG1BBBは、General Electric（GE）がGEドライブ制御システムの一部として開発したインバータカードで、Innovation Series 620フレーム低電圧ドライブ、およびInnovationドライブ用のGE Mark VI Speedtronicガスおよび蒸気タービン管理システムの一部として使用されます。

このカードは、プリント基板（PCB）で、小型で長方形をしており、両面に部品が集中しており、両面で同じ部品構成となっています。GE 193xデバイスファミリーの一部であり、主に産業用ガスおよび蒸気タービンの運用管理に使用されます。

その中核的な機能は、ゲートドライブアンプおよびインターフェースボードとして機能し、電力スイッチングデバイス（IGBT）をメイン制御フレームに接続し、メインドライバのパワーブリッジ相脚の最終ゲートドライブを駆動するための電流増幅を担当します。各ドライバに3枚のボードが固定されており、各相脚に1枚ずつあり、ブリッジパーソナリティインターフェースボードおよびIGBTのゲート、エミッタ、コレクタ端子に直接接続できます。

DeepL.comで翻訳（無料版）

性能パラメータ:
最大690ボルトの電圧定格、最大1700アンペアの電流定格、および620フレームに対応するドライブ電力定格の高出力アプリケーションに適しています。
ゲートドライバ電源は、特定の電圧で利用できます。下部ゲートドライバには+15V（P15L）と-7.5V（N7L）、上部ゲートドライバには+15V（P15U）と-7.5V（N7U）があります。

特徴:
1. パラメータ保存用のデュアルインラインメモリモジュール（DIMM）スロット、通信用のイーサネットポート、ステータスインジケータLED、および内蔵ファームウェアアップグレード機能を備えています。

2. ドライブシステム内の電力の流れを制御するためのパワー半導体、ゲートドライバ、および保護回路を搭載しています。

3. 温度、振動、湿度に対する高い耐性を持つ過酷な産業環境に耐えるように堅牢に設計されています。また、モーターの性能とステータスに関する詳細な情報を提供する高度な診断機能を備えており、メンテナンスとトラブルシューティングが容易で、幅広い産業用途向けの幅広いACモーターと互換性があります。

4. さまざまなモーター制御アプリケーションの特定のニーズに合わせて、汎用性があり、プログラム可能で、カスタマイズ可能です。

5. Innovation Seriesドライブの他のコンポーネントとの簡単なインストールとシームレスな統合。

​
